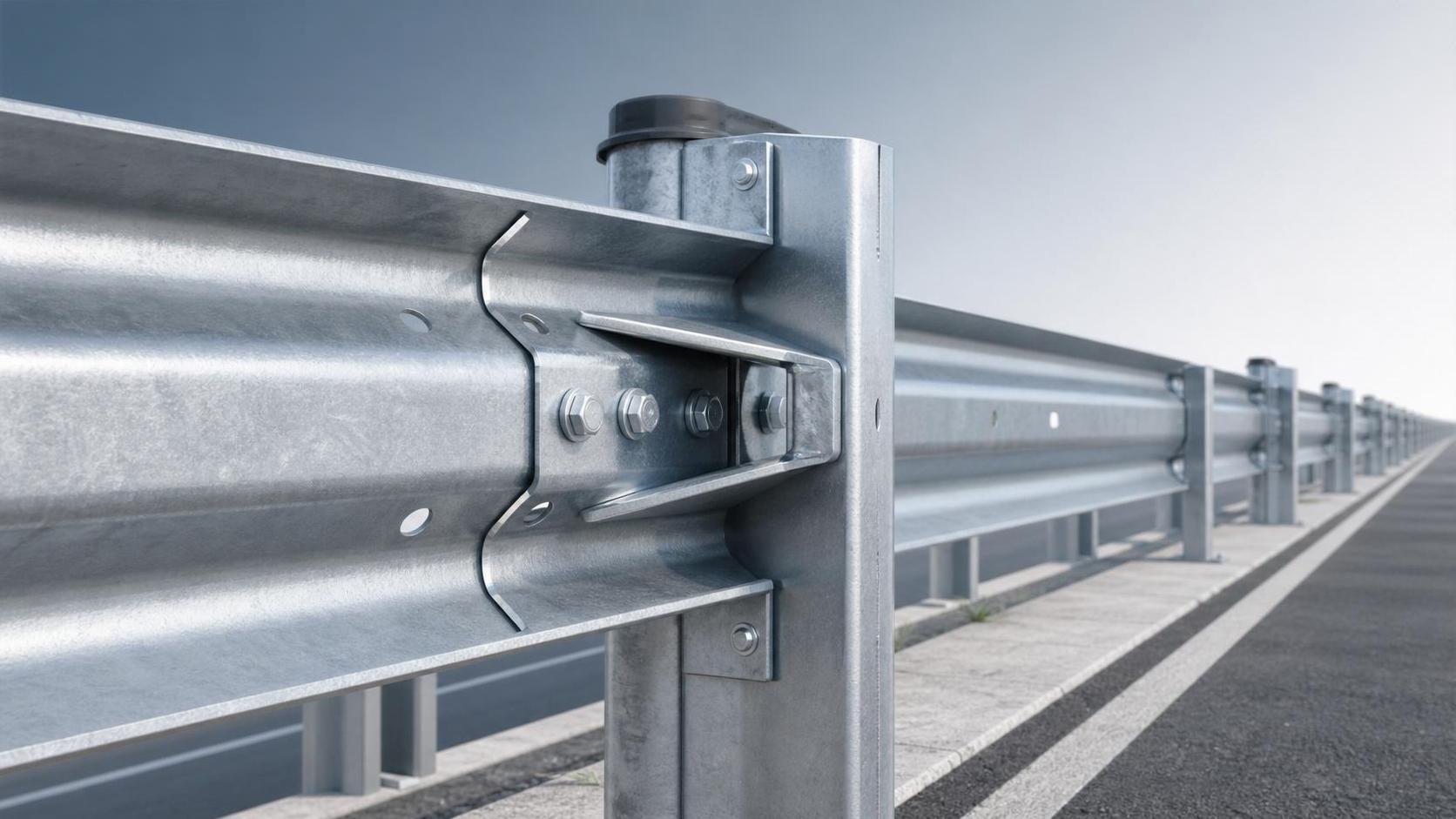

Les limites de charge des équerres d’angle constituent un enjeu de sécurité pratique dans les installations routières, et non une simple question de détail. Dans les systèmes de glissières de sécurité, ces supports transmettent l’effort entre les rails, les poteaux et les points de connexion sous l’effet des impacts, des vibrations, du vent et de l’exposition à la corrosion. Une équerre qui semble suffisante sur le papier peut néanmoins faillir en service si les chemins de charge, la qualité des matériaux ou la précision de fabrication ne sont pas correctement évalués.

Pourquoi les limites de charge sont importantes dans les systèmes routiers

Dans une barrière de sécurité routière, une équerre d’angle ne se contente pas de maintenir des pièces ensemble. Elle aide à conserver la géométrie, l’espacement et la résistance lorsqu’un choc de véhicule pousse le système au-delà des conditions statiques normales.

C’est pourquoi les limites de charge doivent être appréciées au regard des contraintes réelles d’installation. La seule capacité statique ne suffit pas pour un usage routier, où l’impact dynamique et la dégradation environnementale déterminent souvent la performance à long terme.

D’un point de vue d’évaluation, l’équerre doit être considérée comme faisant partie de l’ensemble du dispositif de retenue. Si sa capacité est inférieure à celle des éléments adjacents, le système peut céder au niveau de la connexion avant que le rail n’absorbe l’énergie comme prévu.

Ce qui définit la limite de charge d’une équerre d’angle

La limite de charge désigne généralement la force maximale ou la contrainte combinée qu’une équerre peut supporter sans déformation permanente, fissuration, arrachement des trous de boulons ou glissement de la connexion au-delà des tolérances admises.

En pratique, la véritable limite dépend de plusieurs variables liées entre elles :

• la nuance et l’épaisseur de l’acier
• la géométrie de l’équerre et le rayon de pliage
• la position des trous et la distance au bord
• le type de boulon, la précharge et la configuration de la connexion
• les effets de la galvanisation ou du revêtement sur les tolérances
• l’alignement lors de l’installation et les conditions de chantier

Des calculs simples peuvent estimer la résistance au matage, au cisaillement et à la flexion. Cependant, les installations routières exigent souvent un examen plus large du comportement de l’équerre d’angle au sein de la configuration complète de la barrière soumise à des essais d’impact.

Facteurs liés aux matériaux et à la fabrication qui influencent les performances

Les performances de l’équerre commencent bien avant l’installation sur site. Les détails de fabrication déterminent directement si la limite de charge conçue est réaliste et reproductible d’un lot à l’autre.

Pour les glissières de sécurité routières et les produits en acier, la capacité de production est importante, car les équerres sont exposées à la fatigue, à l’humidité, aux sels de déneigement et aux surcharges accidentelles. Les étapes de fabrication telles que le perçage, le pliage, l’élimination de la rouille, le grenaillage, les essais non destructifs, la galvanisation et la peinture ne sont pas de simples étapes esthétiques.

Elles influencent l’amorçage des fissures, la constance dimensionnelle, la durabilité de surface et la résistance à la corrosion. Un pli mal maîtrisé peut réduire la résistance utile de la section. Des trous mal alignés peuvent introduire des charges excentrées. Une couverture de revêtement insuffisante peut réduire la durée de service dans des environnements routiers agressifs.

Lorsque les équerres sont fabriquées selon les plans d’un projet, la revue doit vérifier que les tolérances de fabrication et les méthodes d’inspection correspondent au comportement structurel requis, et pas seulement à la forme nominale.

Modes de défaillance typiques à vérifier

Quand l’évaluation devient plus exigeante

Tous les projets routiers n’imposent pas la même sollicitation à une équerre d’angle. Les sections autoroutières rectilignes avec des charges prévisibles diffèrent des ponts, bretelles, terre-pleins centraux et sections routières à risque.

Une attention plus soutenue est généralement nécessaire lorsque :

• la barrière assure une transition entre différents systèmes
• l’espacement des poteaux change
• la hauteur ou le décalage du rail est personnalisé
• le site présente une forte exposition à la corrosion
• les plans du projet introduisent des équerres non standard

Dans ces cas, un simple examen des valeurs du catalogue est souvent insuffisant. L’équerre doit être vérifiée en fonction de la condition réelle d’appui, du profil du rail et de la redistribution attendue des efforts lors de l’impact.

Lire les données produit de manière utile

Lorsqu’un système de glissière de sécurité revendique une forte résistance aux impacts, l’évaluation de l’équerre doit relier cette affirmation à des éléments mesurables. Les certificats matière, les enregistrements de revêtement, les contrôles dimensionnels et les références d’essais permettent tous de distinguer les ensembles robustes des copies génériques.

Un exemple pertinent estNorway Guardrail, utilisé sur les autoroutes et les sections routières à risque. Son design en forme d’onde est destiné à absorber l’énergie du choc et à guider les véhicules vers leur trajectoire, tandis que la galvanisation à chaud contribue à une durée de service supérieure à 20 ans en conditions exposées.

Pour l’évaluation, l’important n’est pas le nom du produit en lui-même. L’important est de savoir si l’équerre et les éléments qui y sont raccordés soutiennent le même objectif de performance, avec une conformité traçable à des normes telles que la norme américaine AASHTO M180 et les exigences brésiliennes ANBT.

Contrôles pratiques avant approbation

Une revue fiable combine généralement les preuves de conception, de fabrication et d’installation. Les vérifications suivantes sont particulièrement utiles pour valider une équerre d’angle destinée à des applications routières :

• Confirmer que l’équerre correspond aux plans approuvés et à la géométrie du rail.
• Vérifier si les charges calculées reflètent les conditions d’impact, et pas seulement la charge morte.
• Examiner les enregistrements de qualité du pliage, de précision des trous et d’épaisseur du revêtement.
• Vérifier les essais non destructifs ou les inspections lorsque des détails critiques l’exigent.
• Évaluer si les boulons, les poteaux et les rails présentent des capacités équilibrées.
• Rechercher des preuves que la production sur mesure suit l’ensemble de normes spécifié.

C’est là que la fabrication intégrée peut réduire l’incertitude. Lorsque le devis, l’adaptation de la conception, la fabrication et le support à l’installation sont alignés, il devient plus facile de retracer la responsabilité des performances de l’équerre tout au long de la chaîne du projet.

La prochaine étape logique

Les limites de charge des équerres d’angle doivent être jugées comme un comportement de système, et non comme des pièces métalliques isolées. Les meilleures décisions résultent de la mise en relation des calculs structurels, de la qualité de fabrication, de la protection anticorrosion et de la précision d’installation.

Lors de la comparaison de solutions routières, commencez par les plans du projet, les conditions d’impact attendues, l’environnement de revêtement et les normes applicables. Vérifiez ensuite si les détails proposés pour l’équerre peuvent être fabriqués de manière constante et contrôlés par rapport à ces exigences avant le début de l’installation.
