Pourquoi le rayon de courbure et l'espacement des poteaux sont plus importants que ne le suggèrent de nombreux plans

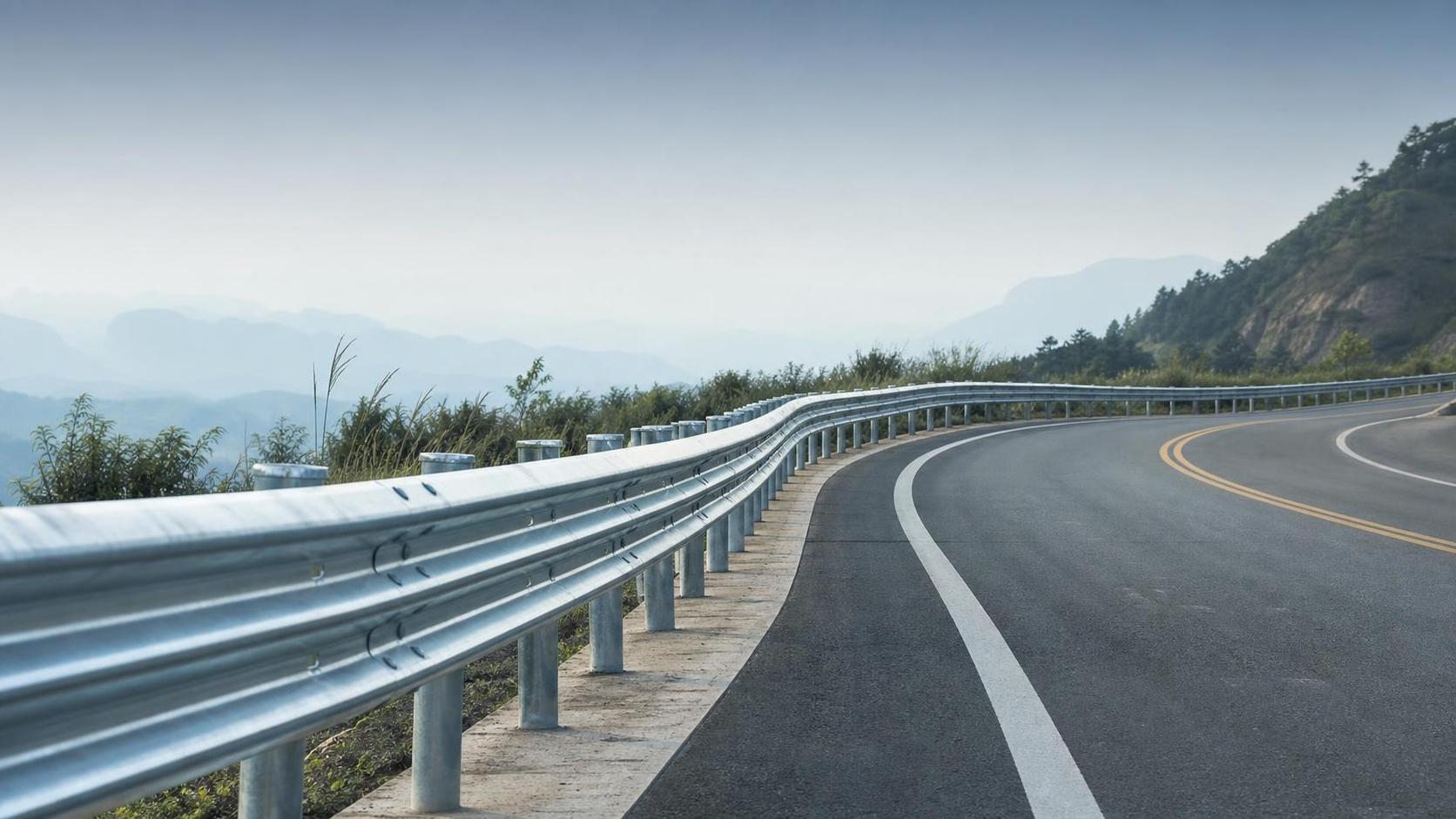

Une glissière de sécurité routière courbe n'est pas simplement une barrière droite forcée à suivre une courbe. Dès que l'alignement change, le système cesse de se comporter comme une simple ligne d'acier et commence à agir comme une structure profilée de gestion de l'énergie. C'est à ce moment que le rayon de courbure et l'espacement des poteaux deviennent essentiels. Ils déterminent si la glissière peut dévier progressivement un véhicule, si les poteaux peuvent supporter le cheminement des charges sans entraîner la rupture du système, et si la géométrie installée correspond toujours à l'intention de la conception.

Lors des revues techniques, l'une des erreurs les plus courantes consiste à considérer la géométrie de la courbure comme un simple problème secondaire de fabrication. Ce n'est pas le cas. Un rayon serré peut modifier le comportement de la tension de la glissière, l'ajustement des recouvrements, l'alignement des boulons et la position des écarteurs. Parallèlement, l'espacement des poteaux influence la manière dont la charge d'impact se répartit le long de la section. Si l'un ou l'autre de ces paramètres est traité avec négligence, la glissière peut sembler correcte après l'installation, tout en fonctionnant mal sous une charge de collision.

Le rayon de courbure concerne le cheminement des charges, pas seulement la forme

Le rayon détermine la brusquerie avec laquelle la barrière change de direction. Un rayon plus grand permet généralement à la glissière de se comporter davantage comme un système semi-flexible conventionnel, avec une déviation plus progressive du véhicule et une déformation plus prévisible de la glissière. Un rayon plus petit introduit une contrainte géométrique plus importante. Cela peut accroître les contraintes locales au niveau des joints de recouvrement, des boulons et des poteaux, en particulier à l'entrée de la courbe ou au point où la demande de déflexion est maximale.

Cela est important, car les glissières de sécurité n'absorbent pas l'énergie par l'intermédiaire d'un seul composant. L'élément de glissière se déforme, les poteaux pivotent ou cèdent dans le sol, les écarteurs contribuent à éviter l'accrochage des roues, et le système dévie le véhicule sur une certaine largeur de fonctionnement. Lorsque la courbe devient plus prononcée, ces mécanismes ne répartissent plus les forces de la même manière que sur une section droite. En pratique, les évaluateurs techniques doivent généralement vérifier si le rayon de courbure spécifié reste compatible avec la gamme de glissières approuvée, les détails de raccordement et la norme d'installation, plutôt que de supposer qu'un cintrage sur site sera acceptable.

Un autre point souvent négligé est qu'un rayon réalisable en fabrication n'est pas automatiquement un rayon recommandé. L'acier peut être cintré pour correspondre aux plans, mais une mise en forme excessive peut affecter l'alignement des trous, la continuité du revêtement après traitement et l'ajustement entre les sections adjacentes. Pour les projets nécessitant le perçage, le cintrage, l'élimination de la rouille, la grenaillage, les essais non destructifs, la galvanisation et la peinture, la maîtrise du processus est essentielle, car les performances commencent bien avant que la barrière n'atteigne le bord de la route.

L'espacement des poteaux modifie la rigidité du système

L'espacement des poteaux est souvent considéré comme une dimension d'implantation. En réalité, il s'agit d'un réglage de rigidité. Un espacement réduit tend à produire une réponse plus rigide avec une déflexion moindre de la glissière, tandis qu'un espacement plus large permet généralement davantage de mouvement et de dissipation d'énergie par la flexion du système. Aucun de ces choix n'est universellement préférable. L'espacement approprié dépend du danger à protéger, de l'espace de déflexion disponible, des conditions du sol et de l'interaction prévue entre le véhicule et la glissière.

Sur une section courbe, ce choix devient plus sensible. Si les poteaux sont trop espacés dans une courbe plus serrée, la glissière risque de ne pas maintenir l'alignement prévu sous charge, et la déformation locale peut se concentrer entre les supports. Si les poteaux sont placés trop près les uns des autres sans tenir compte de la configuration testée ou spécifiée, la barrière peut devenir excessivement rigide, ce qui augmente le risque d'une déviation plus brutale du véhicule ou d'un transfert de charge inattendu vers les poteaux et les raccordements.

C'est pourquoi l'espacement doit être examiné conjointement avec le rayon, et non ultérieurement. Une glissière courbe équipée de composants d'apparence standard peut néanmoins se comporter différemment d'une installation droite utilisant les mêmes matériaux nominaux.

Quand les normes et la sélection des produits entrent en jeu

Pour les évaluateurs travaillant à partir de plans ou de documents d'approvisionnement, la conformité commence par la norme applicable au système. Si le produit spécifié repose sur les exigences géométriques et matérielles de AASHTO M180, l'évaluation doit déterminer si la configuration courbe reste dans les limites que ce système peut raisonnablement supporter lors de la fabrication et de l'installation sur site. La question ne concerne pas uniquement la nuance du matériau ou le revêtement, mais aussi le fait que l'ensemble complet constitue toujours un système cohérent de sécurité routière.

Un point de référence pratique est la glissière de sécurité AASHTO M180, largement utilisée sur les autoroutes et les sections routières dangereuses, car sa forme ondulée est conçue pour absorber l'énergie d'impact et guider les véhicules vers leur trajectoire. Lorsqu'un tel système est spécifié avec une protection par galvanisation à chaud et des normes reconnues telles que AASHTO M180, la question technique n'est pas de savoir si le produit est généralement adapté, mais si le rayon de courbure, l'espacement des supports et les détails d'installation préservent la logique de conception testée de ce système.

Erreurs d'interprétation courantes lors de l'évaluation technique

Trois malentendus apparaissent régulièrement lors de l'examen des glissières de sécurité.

Le premier consiste à supposer qu'une section courbe peut être évaluée uniquement en vérifiant l'axe final. Cela ignore l'effet mécanique de la courbure sur le comportement des joints et la charge appliquée aux poteaux.

Le deuxième consiste à considérer l'espacement des poteaux comme une simple commodité de chantier. Les installateurs peuvent être tentés d'ajuster l'espacement autour des ouvrages de drainage, des bords de chaussée ou des réseaux. Certains ajustements peuvent être inévitables, mais dès que le schéma d'espacement change, la réponse de la barrière change également. Il doit s'agir d'une décision d'ingénierie, et non simplement d'une solution de circonstance en phase de construction.

Le troisième consiste à se concentrer uniquement sur la protection contre la corrosion en négligeant la géométrie. Une longue durée de service, pouvant dépasser 20 ans dans des conditions appropriées, est précieuse, mais la durabilité ne compense pas une configuration qui dévie mal les véhicules. Une glissière bien revêtue peut néanmoins être disposée de manière incorrecte.

Ce qu'une revue technique doit réellement vérifier

Lors de l'examen de la conception d'une glissière de sécurité routière courbe, les questions utiles sont généralement les suivantes :

• Le rayon est-il compatible avec le système de glissière sélectionné et les détails de raccordement ?
• L'espacement des poteaux reste-t-il constant dans la courbe, ou la rigidité varie-t-elle aux points critiques ?
• Existe-t-il des objets fixes, des talus, des transitions de pont ou des conditions de largeur de fonctionnement limitée qui rendent une configuration plus flexible inacceptable ?
• Le fabricant peut-il produire les sections cintrées requises tout en maintenant la précision dimensionnelle, la position des trous et la qualité du revêtement ?
• Les conditions du site imposent-elles des écarts par rapport au plan qui devraient être revérifiés avant le début de l'installation ?

Ces vérifications sont plus utiles que les affirmations générales selon lesquelles un rayon serait sûr ou qu'un espacement serait préférable. Les performances d'une glissière de sécurité dépendent de sa configuration.

Une approche pratique de l'évaluation des performances

Dans les projets réels, les sections courbes de glissières de sécurité les plus performantes résultent généralement d'une coordination entre l'intention de conception, les capacités de fabrication et le contrôle de l'installation. Un fournisseur capable de travailler à partir de plans, de vérifier les exigences de cintrage et de gérer des étapes de fabrication telles que les essais non destructifs et la galvanisation est mieux placé pour livrer des sections conformes aux attentes en matière de géométrie et de durabilité. Cela est particulièrement important lorsque le système doit respecter des spécifications reconnues à l'échelle internationale, notamment pour des produits tels que la glissière de sécurité AASHTO M180 et d'autres normes régionales approuvées.

Pour les évaluateurs techniques, la conclusion appropriée est généralement rigoureuse : le rayon de courbure et l'espacement des poteaux doivent être considérés comme des variables de performance, et non comme de simples détails de dessin. Si la courbe est prononcée, si l'espacement varie le long de la courbe ou si les contraintes du site imposent une modification, le système mérite un examen plus approfondi avant son acceptation. C'est à ce moment que l'évaluation d'une glissière de sécurité relève de l'ingénierie plutôt que de la simple paperasserie.
