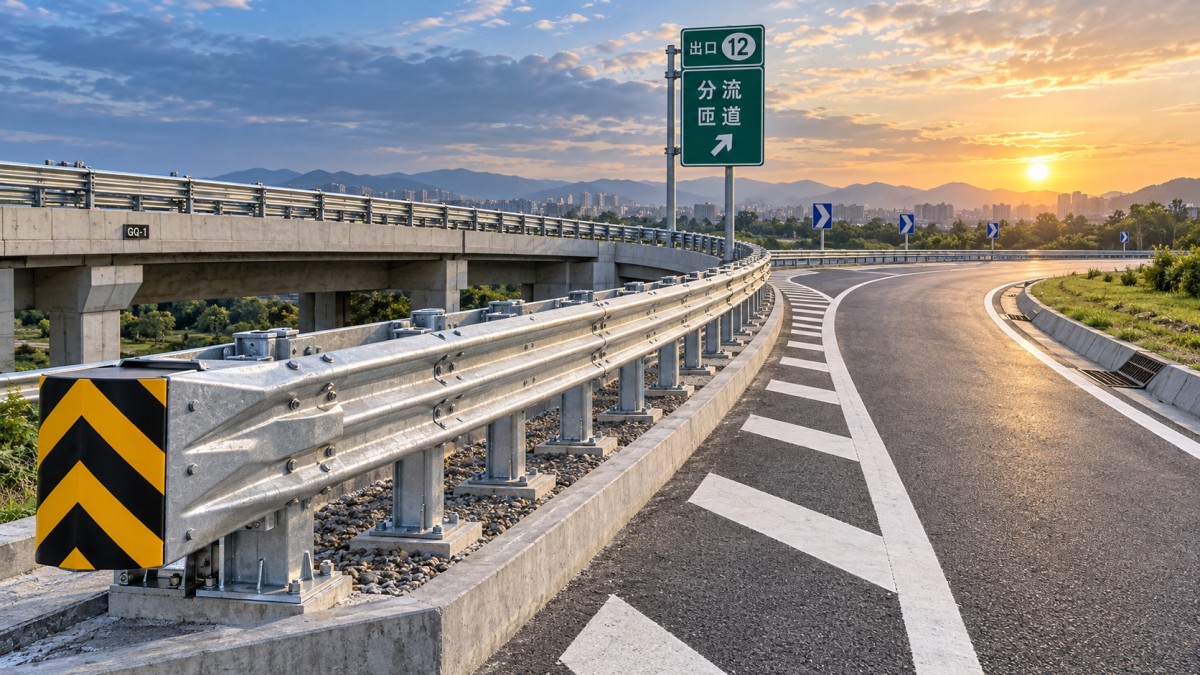

Explication des extrémités de glissières de sécurité : choisir des conceptions adaptées aux risques d’impact en bord de route

Le choix d’une extrémité de glissière de sécurité n’est pas un simple détail de finition à l’extrémité de la conception d’une barrière routière. C’est une décision liée aux performances en cas de collision. La glissière peut bien fonctionner sur toute sa longueur, mais son extrémité peut devenir la partie la plus exposée du système si l’angle d’approche, la zone de dégagement disponible, le sens de circulation ou la géométrie du site ont été mal compris.

Pour les évaluateurs techniques, la question pratique est rarement « Quelle extrémité est la meilleure ? » Elle est plutôt : « Quel comportement d’extrémité est approprié pour ce danger, ce système de barrière et cette trajectoire d’impact ? » Une solution raisonnable sur l’accotement rectiligne d’une route rurale peut ne pas convenir à une zone triangulaire de bretelle, à une transition de pont, à une ouverture de terre-plein central ou à un corridor urbain contraint.

Le point de départ consiste à considérer le dispositif d’extrémité et la glissière de sécurité comme un ensemble unique, testé et compatible. Le profil de la glissière, le type et l’espacement des poteaux, la configuration de l’ancrage, l’état du sol, les détails de transition et la géométrie d’installation influencent tous la manière dont l’énergie est gérée lors d’une collision. Mélanger des composants de systèmes visuellement similaires sans confirmer leur compatibilité constitue une source récurrente de risques.

Ce qu’un dispositif d’extrémité doit accomplir lors d’un impact réel

Une extrémité de glissière de sécurité doit faire face à davantage qu’un choc frontal. Les véhicules peuvent l’aborder presque parallèlement à la glissière, sous un angle faible depuis le côté circulation, en sens inverse ou après avoir quitté la chaussée lors d’un événement secondaire. Les conditions d’impact prévues doivent être examinées avant de sélectionner la conception, plutôt qu’après avoir déjà repris une configuration standard dans le dossier de plans.

Selon sa conception et son application approuvée, un dispositif d’extrémité peut dissiper l’énergie par déformation contrôlée, rediriger un véhicule en perte de contrôle ou créer une condition d’ancrage permettant à la glissière adjacente de développer le comportement en traction prévu. Ces fonctions sont différentes. Une extrémité conçue pour absorber l’énergie lors d’un impact frontal ne doit pas être considérée à la légère comme un substitut à une transition robuste devant un obstacle fixe.

L’évaluateur doit également distinguer une extrémité installée parce qu’une glissière doit physiquement se terminer d’une extrémité installée parce qu’elle est elle-même susceptible d’être heurtée. Il ne s’agit pas toujours de la même situation de conception. Pour une extrémité peu exposée située hors de la zone de récupération praticable, la priorité peut être la continuité du système et la facilité d’entretien. En cas de divergence à grande vitesse ou d’ouverture de terre-plein central, les performances à l’impact et le comportement de guidage méritent généralement un examen bien plus approfondi.

Les principaux choix de conception — et les risques d’erreur

Les extrémités absorbeuses d’énergie sont couramment envisagées lorsqu’un impact frontal est plausible. Leur fonctionnement dépend de la glissière spécifiée, de la quincaillerie, de l’ancrage et de l’espace libre autour de l’extrémité. Une erreur fréquente consiste à évaluer uniquement la tête d’extrémité tout en négligeant les obstacles situés à ses côtés : ouvrages de drainage, supports de signalisation, fondations apparentes ou bordures surélevées peuvent modifier le comportement du véhicule avant que l’extrémité puisse fonctionner comme prévu.

Les extrémités évasées éloignent l’extrémité de la glissière de la trajectoire de circulation. Elles peuvent réduire la probabilité d’un impact frontal direct lorsque l’espace le permet, mais l’évasement lui-même doit être examiné. Un évasement prononcé dans un corridor contraint peut créer des risques d’accrochage, réduire la largeur utile de l’accotement ou rapprocher l’extrémité d’un autre obstacle routier. Le décalage disponible n’est utile que s’il crée une trajectoire réellement plus tolérante.

Les extrémités de glissière enterrées ou rabattues sont parfois rencontrées dans des installations anciennes, mais elles ne doivent pas être présumées offrir un comportement équivalent aux systèmes d’extrémité modernes testés. Leur adéquation dépend des exigences applicables au projet et des critères d’acceptation locaux en vigueur. Les examinateurs techniques doivent éviter d’approuver un détail familier uniquement parce qu’il a été utilisé par le passé.

Les extrémités ancrées remplissent encore une autre fonction. À l’approche d’un pont, par exemple, la barrière doit effectuer une transition vers une condition structurelle plus rigide sans créer de point de coincement ou d’accrochage. La condition d’extrémité, la transition de la glissière, la rigidité des poteaux et la connexion à la protection côté pont doivent être évaluées ensemble. Traiter chaque détail de plan comme indépendant peut masquer un point faible précisément là où les charges d’impact changent brusquement.

Commencez par le site, non par le catalogue

Une évaluation utile commence par la trajectoire probable de sortie de route du véhicule. La vitesse de circulation, la courbure horizontale, le dévers, la pente, la configuration des voies et la circulation en sens opposé influencent tous cette trajectoire. Une extrémité placée à l’extérieur d’une courbe peut être exposée à un risque très différent de celui d’une extrémité installée sur un alignement droit, même si les deux sont raccordées au même type de glissière.

Les questions suivantes permettent généralement de déterminer si un dispositif d’extrémité de glissière de sécurité proposé a été choisi de manière réfléchie :

• Un impact frontal est-il plausible depuis le sens de circulation des véhicules approchants ?
• Un véhicule peut-il atteindre l’extrémité sous un angle faible et être redirigé en toute sécurité ?
• L’espace disponible est-il suffisant pour la déformation ou le déplacement prévus de l’extrémité ?
• L’extrémité est-elle raccordée exactement à la configuration de glissière, de poteaux et d’ancrage pour laquelle elle est prévue ?
• Les bordures, drains, armoires techniques, poteaux, talus ou éléments de pont sont-ils susceptibles d’interférer avec le comportement en cas de collision ?
• Les équipes de maintenance pourront-elles inspecter et remplacer les composants endommagés sans compromettre le reste de la section ?

Cet examen est particulièrement important dans les zones à haut risque telles que les divergences de bretelles, les ouvertures de terre-plein central d’autoroute, les zones de protection de piles et les sections de pont. Ces zones combinent souvent un espace limité, des objets rigides et des angles d’impact plus complexes. Une configuration compacte peut sembler efficace sur le plan, tout en ne laissant aucun espace à l’extrémité pour fonctionner comme prévu.

La rigidité du système est importante à proximité des dangers critiques

Tous les emplacements ne bénéficient pas du même niveau de rigidité de glissière. Lorsque la barrière protège un obstacle fixe vulnérable ou doit limiter la déflexion à proximité d’un danger dans un espace contraint, les évaluateurs peuvent avoir besoin d’une solution structurelle plus rigide qu’une section routière standard. L’essentiel n’est pas simplement de choisir un acier « plus résistant » ; il s’agit de confirmer que la rigidité accrue convient à la conception globale des performances en cas de collision et ne crée pas une transition incompatible.

Par exemple, une poutre-caisson ouverte peut être envisagée dans les emplacements nécessitant un guidage important et une déformation limitée, notamment les sections de pont, les zones de piles et certaines applications de terre-plein central ou de bretelles. Lapoutre-caisson ouverte 2,4 m utilise une section rectangulaire à caisson ouvert formée à partir d’une tôle d’acier laminée à chaud de haute qualité, avec un module de section et une rigidité en flexion élevés. Son intérêt n’est pas de remplacer une extrémité ; elle peut plutôt faire partie d’une configuration de barrière plus résistante lorsque le danger adjacent laisse peu de tolérance au déplacement de la glissière.

Cette distinction est importante. Une section de poutre rigide installée à côté d’une extrémité ne rend pas automatiquement celle-ci plus sûre. Les détails de raccordement, les variations de rigidité, le comportement des poteaux et la longueur de transition doivent tous être examinés. Les changements brusques dans la réponse de la barrière sont souvent les endroits où des composants par ailleurs fiables cessent de fonctionner comme un système cohérent.

Les contrôles de fabrication et d’installation font partie de la sélection

La conception d’une extrémité peut être techniquement appropriée et néanmoins présenter des performances insuffisantes si elle est fabriquée ou installée avec un mauvais contrôle dimensionnel. Les positions des trous, la courbure de la glissière, les longueurs de coupe, les interfaces de boulonnage, la qualité de galvanisation et l’alignement des poteaux influencent l’assemblage sur site. C’est pourquoi l’examen technique doit aller au-delà des plans et couvrir les capacités de fabrication ainsi que les procédures d’inspection.

Pour les systèmes de glissières de sécurité en acier, le processus de fabrication peut inclure le perçage, le pliage, la préparation de surface, le grenaillage lorsque spécifié, les essais non destructifs lorsque applicables, la galvanisation et la peinture de protection. La séquence requise dépend du produit et des spécifications du projet. Dans les environnements côtiers ou à fort brouillard salin, le choix du revêtement mérite une attention précoce ; des revêtements zinc-aluminium-magnésium ou des systèmes de revêtement en poudre adaptés peuvent être envisagés lorsque les exigences du projet demandent une résistance accrue à la corrosion ou des couleurs d’avertissement visuelles.

La qualité de l’installation est tout aussi concrète. Une extrémité installée à la mauvaise hauteur, sur un sol inadapté, avec des boulons remplacés ou avec une section d’approche raccourcie peut ne plus correspondre à sa configuration prévue. Les équipes sur le terrain ont besoin d’informations d’installation claires et spécifiques aux composants, en particulier lorsque la barrière passe d’une glissière standard à une extrémité, une transition ou une section de poutre à haute rigidité.

Un dossier de sélection défendable

Pour les revues de conception et les décisions d’approvisionnement, le dossier le plus défendable est une justification courte mais précise : le danger routier protégé, l’exposition prévue aux impacts, la norme de projet applicable, la famille de barrières sélectionnée, la configuration de l’extrémité, la zone libre requise et toute limitation d’installation. Incluez la confirmation que les composants proposés sont compatibles, et non simplement disponibles auprès du même fournisseur.

Le meilleur dispositif d’extrémité de glissière de sécurité est généralement celui qui correspond à la trajectoire réelle de collision et à la configuration de barrière testée, sans imposer de compromis sur la géométrie, le dégagement ou l’accès pour la maintenance. Si le site ne peut pas accueillir l’espace de fonctionnement de l’extrémité, il convient souvent de revoir la configuration de la barrière plutôt que d’espérer qu’un détail d’extrémité plus petit ou improvisé résoudra le problème.
