Les systèmes de glissières de sécurité routières sont conçus pour absorber et rediriger l'énergie des collisions, afin de maintenir les véhicules sur la chaussée et de réduire la gravité des impacts. La compréhension de leurs composants favorise des décisions de sélection plus sûres.

Le point essentiel est simple : une glissière de sécurité ne fonctionne pas parce qu'une poutre en acier est résistante. Elle est efficace parce que des composants reliés se déforment, transfèrent les forces et guident un véhicule de manière prévisible.

Que doit faire une glissière de sécurité routière lors d'une collision ?

Pour les chercheurs évaluant des systèmes de glissières de sécurité routières, la première question n'est pas de savoir quel profil semble le plus résistant. Il s'agit de déterminer si le système complet peut gérer l'énergie du véhicule sans créer un autre danger.

Lorsqu'un véhicule heurte une barrière routière, son élan doit être réduit, redirigé, ou les deux. La glissière doit empêcher une sortie de route grave tout en évitant une décélération brutale ou le renversement dangereux du véhicule.

Un système correctement conçu permet généralement une déflexion contrôlée. Ce mouvement répartit les charges d'impact entre la lisse, les poteaux, les raccordements et le sol environnant, au lieu de concentrer les forces en un seul point.

Les glissières de sécurité sont couramment installées le long des remblais, aux abords des ponts, près d'objets fixes en bord de route, sur les terre-pleins centraux, dans les virages serrés et sur d'autres sections routières dangereuses où une sortie de chaussée peut avoir de graves conséquences.

Les performances dépendent des conditions de collision, notamment de la masse du véhicule, de sa vitesse, de l'angle d'impact, de l'état du sol, de la hauteur de la lisse, de l'espacement des poteaux et du dégagement disponible derrière l'installation.

C'est pourquoi les seules spécifications des matériaux sont insuffisantes. Une lisse de haute qualité peut néanmoins présenter de mauvaises performances si les poteaux, les extrémités, les boulons, la géométrie d'installation ou les pratiques de maintenance sont incorrects.

Pour une comparaison pratique, les lecteurs doivent considérer la glissière comme un ensemble de gestion de l'énergie. Son objectif est de retenir et de rediriger un véhicule tout en réduisant la probabilité d'impacts secondaires graves.

Comment la lisse répartit l'énergie d'impact

La lisse est le composant le plus visible d'une glissière de sécurité routière. Les profils à onde W et à triple onde sont largement utilisés, car leurs formes offrent une rigidité utile tout en permettant une déformation contrôlée.

Lors de l'impact, la lisse se courbe et développe une tension sur sa longueur. Au lieu d'arrêter instantanément le véhicule, elle contribue à le guider parallèlement à la chaussée.

Les profils ondulés sont particulièrement utiles, car leur géométrie peut fléchir sous charge tout en conservant la continuité structurelle. Leur forme nervurée contribue également à leur résistance par rapport à des bandes d'acier plates.

Les jonctions de lisse sont tout aussi importantes. Les sections superposées et les boulons correctement positionnés permettent le transfert des forces d'un panneau à l'autre, créant une barrière continue plutôt que des segments séparés.

L'orientation des jonctions doit suivre le sens de circulation prévu. Un chevauchement incorrect peut exposer un bord susceptible d'accrocher un véhicule, réduisant les performances de redirection et augmentant le risque d'endommagement de la lisse.

La qualité de fabrication influence ce comportement. L'emplacement des trous, l'épaisseur de l'acier, la précision du pliage, l'état des bords et la couverture du revêtement influencent tous l'ajustement correct des panneaux et le transfert des charges conformément à la conception.

Pour les tracés courbes et les sections dangereuses complexes, uneglissière de sécurité routière cintrée peut être fabriquée pour suivre la géométrie de la chaussée tout en conservant la fonction de protection prévue.

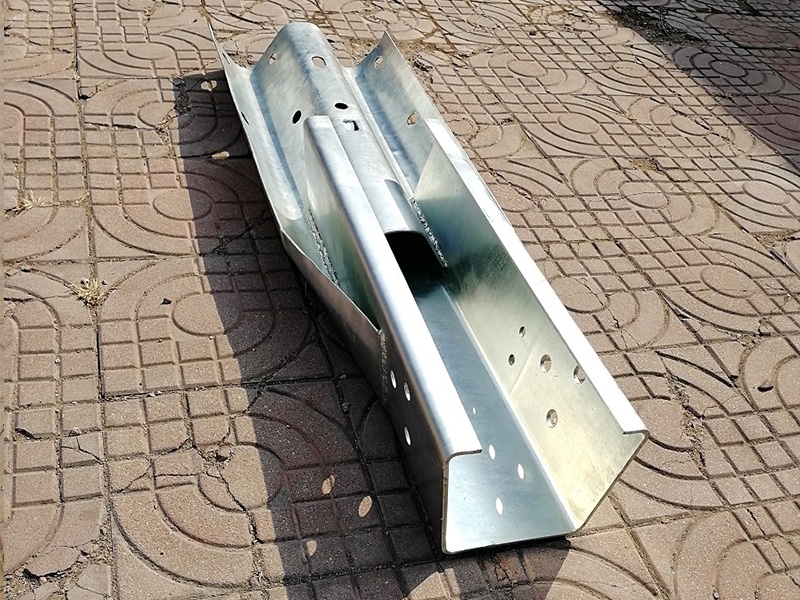

Pourquoi les poteaux sont aussi importants que la lisse de sécurité

Les poteaux ancrent le système de barrière au sol et déterminent l'ampleur de la déflexion possible de la lisse. Ce ne sont pas de simples supports placés sous une poutre en acier.

Lors de l'impact, les poteaux résistent au mouvement latéral et transfèrent les forces au sol. Selon la conception, certains poteaux peuvent se courber, pivoter, se libérer ou rester relativement rigides.

L'espacement des poteaux a une incidence majeure sur la rigidité. Un espacement plus réduit crée généralement une barrière plus rigide avec une déflexion moindre, tandis qu'un espacement plus large peut permettre davantage de mouvement et d'absorption d'énergie.

Aucune de ces configurations n'est universellement meilleure. Le choix approprié dépend du niveau de retenue requis, de la distance de déflexion disponible, du trafic prévu, des dangers routiers et de la configuration du système testée ou approuvée.

Les conditions du sol méritent également une attention particulière. Un sol meuble, saturé, rocheux ou mal compacté peut modifier la résistance des poteaux, rendant les conditions d'installation sur site sensiblement différentes des hypothèses nominales de conception.

Lorsque le sol ne peut pas fournir le support attendu, les concepteurs peuvent avoir besoin de fondations alternatives, de poteaux plus longs, d'installations renforcées ou d'un autre type de barrière. Cela nécessite une évaluation technique plutôt qu'une improvisation sur le terrain.

Pour l'évaluation des achats, vérifiez les dimensions de la section des poteaux, la nuance d'acier, les exigences de galvanisation, les configurations de trous et la compatibilité avec le profil de lisse sélectionné avant le début de la fabrication.

Les entretoises créent un espace pour une redirection plus sûre des véhicules

Les entretoises sont des éléments d'écartement installés entre la lisse et les poteaux. Bien que relativement petites, elles jouent un rôle important dans l'amélioration du comportement de la glissière lors d'un impact.

Sans entretoise, un véhicule heurté peut entrer en contact avec un poteau trop tôt. Cela peut accroître le risque d'accrochage, perturber la trajectoire du véhicule et créer une charge concentrée à l'emplacement du poteau.

En maintenant la lisse éloignée de la face du poteau, les entretoises permettent à la lisse de se déformer plus librement. Elles peuvent également améliorer la capacité de la barrière à rediriger un véhicule en douceur.

Les matériaux courants pour les entretoises comprennent le bois, l'acier et les produits composites, selon les exigences du système, l'exposition environnementale, les spécifications locales et la compatibilité avec la conception prévue ayant subi des essais de collision.

L'entretoise doit être installée avec l'orientation et les dimensions correctes. Un composant de substitution qui semble similaire peut modifier la hauteur de la lisse, le dégagement, le comportement des raccordements et l'interaction avec le véhicule.

Dans les projets de remplacement, les entretoises endommagées ou manquantes ne doivent pas être considérées comme des défauts esthétiques. Leur état doit être évalué parallèlement aux dommages de la lisse, à l'alignement des poteaux et à l'intégrité des fixations.

Pour les chercheurs d'informations, ce composant illustre un principe important : les performances des glissières de sécurité routières dépendent de l'espacement et de la géométrie, et pas seulement de la résistance de l'acier ou de l'épaisseur du revêtement.

Les extrémités et dispositifs terminaux contrôlent le début et la fin

Les extrémités des glissières de sécurité nécessitent un traitement spécial, car une lisse exposée peut présenter un grave risque de pénétration ou d'empalement lors d'une collision frontale. Les dispositifs d'extrémité gèrent ce risque.

Un terminal peut absorber de l'énergie, permettre un mouvement contrôlé de la lisse ou guider le véhicule loin de l'extrémité de la lisse. Sa fonction dépend de la conception approuvée et du sens de l'impact.

Les terminaux ne doivent jamais être sélectionnés uniquement sur la base de leur ressemblance visuelle. Leur efficacité dépend de l'agencement complet des poteaux, câbles, ancrages, raccordements de lisse et dimensions d'installation.

L'ancrage est un autre élément essentiel des performances du terminal. Il fournit la résistance qui permet à la lisse de développer une tension et de rediriger un véhicule en collision sur la longueur de la barrière.

Les modifications sur site autour des accès, des structures de drainage, des panneaux ou des conflits avec les réseaux peuvent compromettre la géométrie du terminal. Ces modifications doivent être examinées au regard des exigences applicables des autorités routières.

Les inspecteurs doivent rechercher les pièces terminales déformées, les câbles manquants, les ancrages endommagés, les bords tranchants exposés et l'érosion du sol. Ces conditions peuvent affecter les performances même lorsque la lisse semble intacte.

Comme les dispositifs d'extrémité impliquent des interactions complexes, les acheteurs doivent demander des plans, une documentation sur les systèmes testés, des instructions d'installation et une identification claire des composants auprès de fournisseurs ou de concepteurs qualifiés.

Les fixations, revêtements et procédés de fabrication déterminent la fiabilité à long terme

Les boulons, écrous, rondelles et éléments de jonction relient la glissière de sécurité en un système fonctionnel. Une taille, une classe, un positionnement ou un serrage incorrect des fixations peut modifier la transmission des charges lors d'un impact.

Les fixations doivent correspondre au système spécifié et être protégées contre la corrosion. Des éléments de fixation mélangés ou incompatibles peuvent accélérer la détérioration et créer des difficultés de maintenance dans les environnements routiers exposés.

La protection contre la corrosion est particulièrement importante, car les barrières sont exposées à la pluie, aux embruns salins, aux produits de dégivrage, aux variations de température et aux débris. Une perte de section peut réduire la fiabilité structurelle à long terme.

La galvanisation à chaud est largement utilisée pour protéger les composants en acier des glissières de sécurité. Un revêtement de zinc correctement appliqué contribue à résister à la corrosion et peut permettre une durée de service supérieure à vingt ans dans des conditions appropriées.

Une production fiable comprend également le perçage, le pliage, l'élimination de la rouille, le grenaillage lorsque requis, les essais non destructifs, la galvanisation et la peinture lorsque les spécifications du projet exigent une protection supplémentaire.

Lors de la comparaison des fournisseurs, demandez si la fabrication suit les plans approuvés, si les contrôles dimensionnels sont documentés et si la qualité du revêtement est vérifiée avant l'expédition et l'installation.

Les normes pertinentes peuvent inclure la norme américaine AASHTO M180 et les exigences régionales applicables, telles que les normes ANBT du Brésil. La certification doit être vérifiée par rapport aux spécifications réelles du projet.

Comment évaluer un système de glissière de sécurité avant de le choisir

Commencez par le problème routier : identifiez le danger, la vitesse du trafic, le type de véhicules, le niveau de retenue requis, l'espace de déflexion disponible, le terrain et l'exposition environnementale sur le lieu d'installation.

Évaluez ensuite le système complet plutôt que de commander les panneaux de lisse séparément. Confirmez ensemble le profil de lisse, le type de poteaux, les entretoises, les détails des terminaux, les raccordements de jonction, la quincaillerie et les exigences d'ancrage.

Demandez des plans indiquant les dimensions, l'espacement des trous, la hauteur de la lisse, les intervalles entre poteaux, les exigences de courbure et les ensembles terminaux. Ces détails réduisent les erreurs de commande et simplifient la coordination de l'installation.

Pour les projets d'exportation ou multi-régionaux, confirmez les normes, les exigences d'essais, les exigences de revêtement, l'emballage et la documentation avant la production. Les hypothèses de conformité peuvent entraîner des retards coûteux de livraison ou d'approbation.

La qualité de l'installation doit rester un élément de la décision de sélection. Même les composants correctement fabriqués nécessitent un alignement approprié, une profondeur d'ancrage, des pratiques de serrage au couple et une inspection sur site pour fonctionner comme prévu.

La planification de la maintenance est également importante. Un système doit être inspecté après les impacts et contrôlé périodiquement afin de détecter la corrosion, les fixations manquantes, les poteaux desserrés, les terminaux endommagés et les changements des conditions du sol environnant.

Le choix le plus fiable est celui qui correspond au risque du site, aux exigences applicables et à la conception du système complet. Des matériaux résistants sont précieux, mais une ingénierie et une installation coordonnées assurent une véritable protection routière.

Conclusion : la sécurité des glissières dépend du système complet

Une glissière de sécurité routière absorbe l'énergie des collisions grâce à la déformation coordonnée et au transfert des charges entre les lisses, les poteaux, les entretoises, les terminaux, les ancrages, les fixations et le sol porteur.

Pour une évaluation éclairée, concentrez-vous sur la compatibilité du système, la précision de fabrication, la protection contre la corrosion, les normes applicables et les conditions d'installation. Ces facteurs déterminent si la protection routière peut fonctionner lorsqu'elle est nécessaire.
