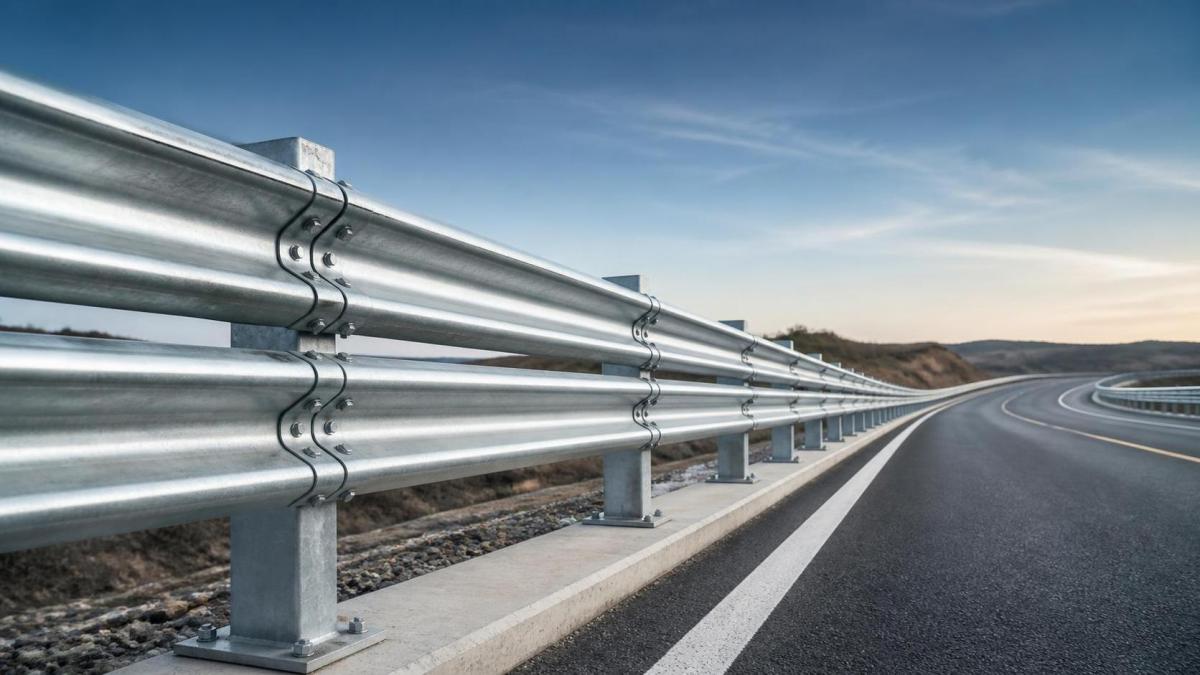

Guide d’installation des glissières de sécurité routières

La planification d’une route plus sûre commence par un guide fiable d’installation des glissières de sécurité routières. Pour les entrepreneurs, les ingénieurs et les maîtres d’ouvrage de projets de transport, l’installation de glissières ne consiste pas simplement à placer de l’acier le long du bord de la route. Le véritable enjeu est d’adapter les performances de la barrière, les conditions du site, la qualité de l’installation et la durabilité à long terme. Une glissière qui semble satisfaisante le premier jour peut néanmoins devenir une source de problèmes de maintenance si l’espacement des poteaux, les conditions de fondation, la protection contre la corrosion ou les détails de raccordement n’ont pas été correctement pris en compte.

En pratique, une installation réussie commence bien avant l’arrivée des équipes sur le terrain. L’alignement, le traitement des extrémités, le type de poteau, le profil de la poutre, le sens des raccords et le système de revêtement doivent tous être vérifiés par rapport aux plans et aux exigences du projet. C’est également pourquoi de nombreux acheteurs préfèrent travailler avec des fabricants capables d’assurer le devis, la revue de conception, la fabrication et la coordination de l’installation, plutôt qu’avec des fournisseurs qui se limitent à fournir des pièces en acier standard.

Commencer par le site, pas par le catalogue

Une erreur fréquente dans les projets de barrières routières consiste à choisir un système trop tôt, avant d’avoir pleinement compris les conditions en bordure de route. La pente du talus, la largeur de l’accotement, la configuration du terre-plein central, les transitions au niveau des ponts, les structures de drainage et les conditions du sol peuvent toutes influer sur les détails d’installation. Même lorsqu’un dossier de plans est complet, la vérification sur le terrain reste importante. De légères différences de niveau ou la présence d’obstacles souterrains peuvent modifier la manière dont les poteaux sont installés et déterminer si l’espacement standard reste applicable.

Pour cette raison, la planification de l’installation doit généralement répondre à quelques questions fondamentales :

• Quel niveau de retenue ou quelle exigence de performance s’applique à la section de route concernée ?
• La glissière doit-elle protéger contre une sortie de route avec retournement sur talus, un impact contre un obstacle fixe ou une chute en bordure de chaussée ?
• Les poteaux seront-ils battus, forés ou installés au moyen d’une autre solution de fondation ?
• Quelle protection contre la corrosion est nécessaire pour l’environnement local ?
• Existe-t-il des zones de transition dans lesquelles les composants standard ne suffisent pas ?

Il ne s’agit pas de considérations théoriques. Elles influencent directement les détails de fabrication, tels que la position des trous, la courbure des poutres, la compatibilité des connecteurs et le traitement de surface.

La qualité des matériaux influe sur la qualité de l’installation

Sur le chantier, les équipes remarquent généralement en premier lieu l’alignement et la fixation. En revanche, elles ne peuvent pas toujours voir immédiatement si les composants en acier ont été fabriqués avec une régularité suffisante pour faciliter l’installation. Les tolérances des trous, la précision du cintrage, la qualité des bords, l’état de la galvanisation et la rectitude influencent tous la facilité d’assemblage du système ainsi que ses performances après exposition aux intempéries et aux vibrations du trafic.

Un fabricant compétent de glissières de sécurité routières et de produits en acier doit pouvoir travailler à partir d’un plan de projet ou des dessins du client, puis contrôler le processus au moyen des opérations requises de perçage, cintrage, élimination de la rouille, grenaillage, essais non destructifs, galvanisation et peinture. Cela ne garantit pas à lui seul la réussite du projet, mais réduit les risques de modification sur site, de retard d’installation et d’ajustement irrégulier des pièces.

Lorsque les projets comportent des configurations personnalisées, cet accompagnement devient encore plus utile. Certaines sections routières nécessitent des composants standard, tandis que d’autres requièrent des longueurs spéciales, des dispositions de poteaux non conventionnelles ou des pièces de raccordement devant s’adapter à une ligne de barrière existante. Dans ces cas, la flexibilité de fabrication est aussi importante que le prix.

Principales étapes de l’installation des glissières de sécurité routières

La séquence d’intervention varie selon les projets, mais la logique générale reste généralement simple.

Implantation et vérification

Tracez soigneusement la ligne de la glissière avant le début de l’installation. Cela comprend la vérification du repérage des stations, des déports, de la position des extrémités, des transitions et de tout conflit local avec les réseaux, les buses, les fondations de panneaux ou les bords de chaussée. Si la ligne est incorrecte à ce stade, les corrections ultérieures deviennent coûteuses et parfois dangereuses.

Installation des poteaux

Les poteaux doivent être installés à la profondeur, avec l’espacement et dans l’orientation requis. La méthode exacte dépend de la conception et des conditions du site. Les poteaux battus sont courants, mais ne conviennent pas toujours aux sols rocheux ou aux zones où des réseaux enterrés sont présents. Des têtes de poteaux irrégulières ou un scellement incohérent peuvent créer des problèmes d’alignement des poutres et réduire la fiabilité du système en cas d’impact.

Montage et raccordement des poutres

Une fois les poteaux installés, les poutres de rail sont montées et raccordées dans l’ordre prévu. Les équipes doivent vérifier le sens des raccords, la position des boulons et la disposition des recouvrements conformément aux plans applicables ou au manuel d’installation. Cette étape est facile à sous-estimer, mais des recouvrements incorrects ou des joints mal alignés peuvent compromettre une section pourtant bien construite.

Raccordements et composants spéciaux

Les transitions, les interfaces avec les ponts et les sections courbes exigent souvent une attention plus importante que les sections droites en bordure de route. Les composants tels que les entretoises, les pièces d’extrémité et les éléments de raccordement doivent correspondre à la géométrie du système. Dans certains assemblages, une pièce spécifique telle que leThird Wave Connector peut être utilisée lorsque la compatibilité entre les sections ondulées ou les éléments adjacents doit être maintenue. L’essentiel n’est pas le nom de la pièce en lui-même, mais le fait que le détail de raccordement corresponde à l’intention de conception et au profil de poutre fourni.

Inspection finale

Avant la réception, vérifiez la continuité de la ligne, le serrage des boulons, la verticalité des poteaux, les dommages au revêtement et tout écart par rapport aux plans approuvés. Les retouches nécessaires, si elles sont autorisées par les spécifications du projet, doivent également être effectuées avant l’ouverture de la section de route à la circulation.

Les problèmes les plus fréquents

La plupart des problèmes d’installation ne sont pas spectaculaires. Il s’agit de petites erreurs évitables qui s’accumulent :

• Poteaux installés sans vérification des conditions du sous-sol
• Sections de poutres forcées en place en raison d’une mauvaise régularité dimensionnelle
• Dommages au revêtement survenus pendant le transport ou la manutention et laissés sans traitement
• Mélange de composants provenant de systèmes différents sans confirmation de leur compatibilité
• Supposition que les détails applicables aux sections droites fonctionneront sans modification dans les transitions ou les courbes

C’est là que la coordination avant travaux prend toute son importance. Si le fabricant peut examiner les plans suffisamment tôt, confirmer les détails de fabrication et signaler les exigences inhabituelles avant la production, l’équipe d’installation rencontre moins de problèmes imprévus. Cela est particulièrement utile pour les projets comportant des produits en acier personnalisés, des schémas de perçage non standard ou plusieurs exigences de finition, telles qu’une galvanisation associée à une peinture sur certaines sections.

Comment évaluer un fournisseur au-delà du prix unitaire

Dans les travaux d’infrastructure de transport, le composant le moins cher n’est pas toujours la décision la plus économique. Les acheteurs doivent généralement évaluer ensemble trois éléments : la maîtrise de la fabrication, la clarté de la documentation et la réactivité pendant l’exécution du projet.

Un fournisseur capable de fabriquer selon vos dessins, ou de contribuer à préciser les détails de production à partir de votre plan, est souvent plus facile à gérer qu’un fournisseur proposant uniquement des sections standard disponibles sur catalogue. Il est également important de savoir s’il peut accompagner l’ensemble du processus, du devis et de la coordination de la conception jusqu’à la fabrication et à la planification de l’installation. Lorsque l’espacement des poteaux, le perçage, le cintrage, le traitement de surface ou les essais non destructifs font partie du périmètre, les erreurs de coordination peuvent être réduites si ces étapes sont gérées dans un processus intégré plutôt que réparties entre trop d’intervenants.

Pour les projets exposés à l’humidité, aux sels de déverglaçage ou à l’air marin, la protection de surface mérite une attention particulière. Les exigences de galvanisation et de peinture doivent suivre les documents du projet et les normes locales, et toute hypothèse concernant l’épaisseur du revêtement ou la méthode de réparation doit être confirmée avant le début de la production. Il s’agit d’un domaine dans lequel une communication imprécise peut entraîner des reprises coûteuses par la suite.

Liste de contrôle pratique avant le lancement de la production

Avant de lancer la fabrication des composants de glissières, il est utile de confirmer :

• Les plans approuvés et leur indice de révision
• Le type de poutre, le type de poteau et les détails de raccordement
• Les opérations requises, telles que le perçage, le cintrage, le grenaillage, la galvanisation ou la peinture
• Les points d’inspection et les éventuelles exigences en matière d’essais non destructifs
• L’emballage, la protection pendant le transport et la séquence de livraison sur site
• Les attentes en matière d’assistance à l’installation pour les transitions et les sections spéciales

Cette liste de contrôle n’est pas compliquée, mais elle distingue généralement les projets qui se déroulent sans difficulté de ceux qui prennent du retard sur le terrain.

Un système de glissières de sécurité routières ne fonctionne comme prévu que lorsque la conception, la fabrication et l’installation sont traitées comme une seule tâche intégrée. Si vous examinez un nouveau projet, il est utile de confirmer non seulement le type de rail, mais aussi le processus de fabrication, la méthode de revêtement, les détails de raccordement et les contraintes d’installation avant de finaliser l’approvisionnement. Ces décisions ont tendance à être plus importantes qu’il n’y paraît au premier abord.
