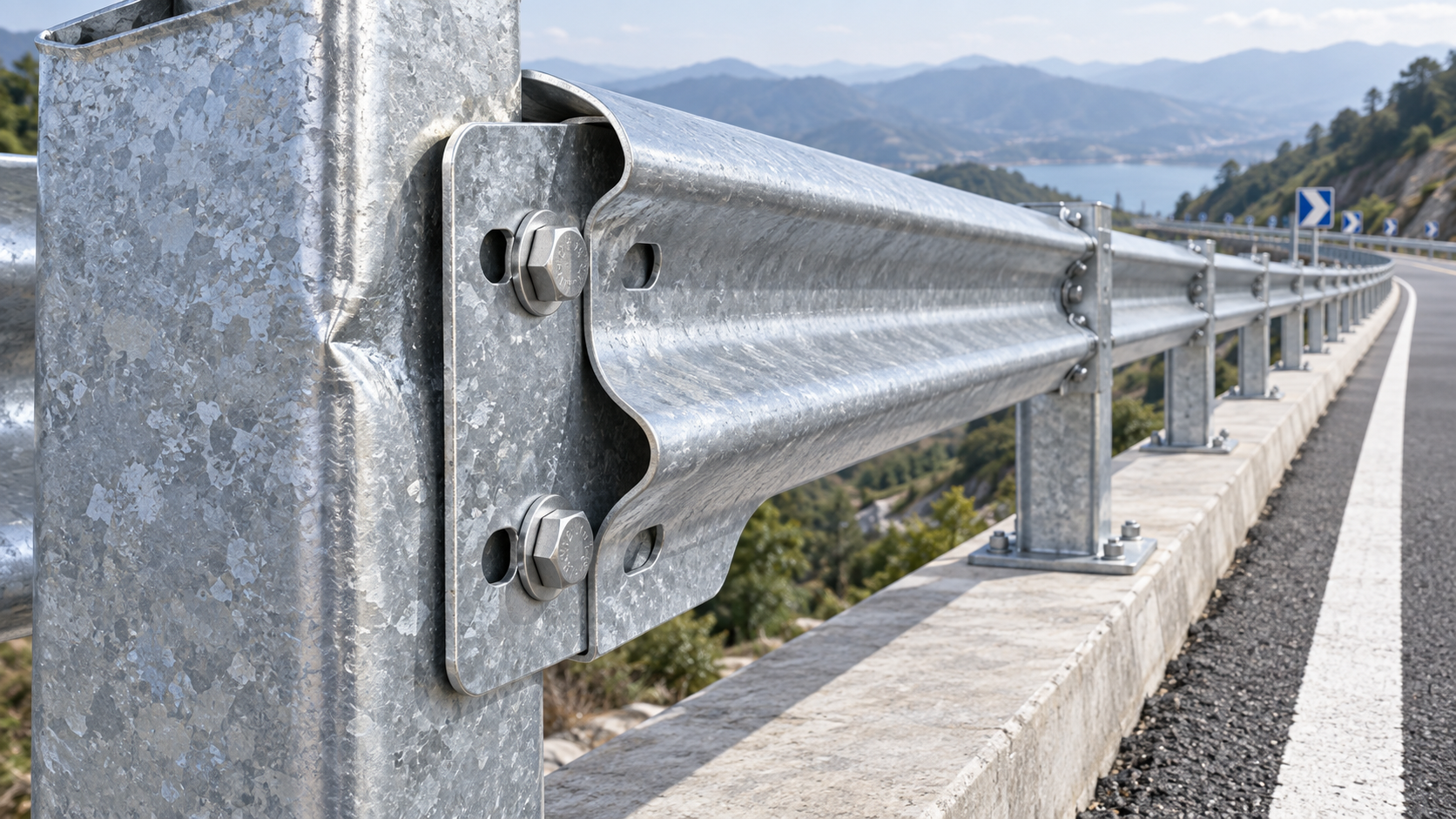

Une aile pliée sur un poteau Z galvanisé doit être considérée comme un défaut potentiel de structure et d'installation, et non comme une simple marque de manutention. L'aile contribue à définir la géométrie de la section du poteau, l'alignement des connexions et la résistance à la rotation sous les charges du garde-corps. Lorsqu'elle est pliée au-delà de la tolérance autorisée, le poteau peut ne plus transmettre les forces du rail au sol comme prévu, même si l'âme du poteau semble intacte.

Pour les équipes qualité et sécurité, la question pratique n'est pas de savoir si chaque pli visible exige un rejet. Il s'agit de déterminer si la déformation modifie l'ajustement, réduit les performances de la section, endommage le revêtement galvanisé ou est incompatible avec le plan du projet et les critères d'acceptation. Une légère marque localisée sans fissure du revêtement et sans effet sur l'alignement des boulons peut être acceptable. Une aile pliée, vrillée, présentant un pli marqué près d'un trou de boulon ou remise en forme sur site mérite un examen plus approfondi.

Pourquoi la forme de l'aile est importante dans un poteau de garde-corps

Un poteau Z galvanisé assure le support vertical de l'ensemble du garde-corps et transmet les charges liées aux impacts, par l'intermédiaire du poteau, à la fondation. Sa section en Z est conçue pour fonctionner comme un profilé formé : l'âme et les ailes assurent ensemble la rigidité, guident les chemins de charge et maintiennent la position relative des rails, des blocs et des connecteurs.

Lorsqu'une aile est pliée, plusieurs éléments peuvent changer simultanément. Le problème le plus évident est la réduction de la précision géométrique. Les trous de boulons peuvent ne plus être perpendiculaires au composant raccordé, et le rail ou le bloc d'espacement peut être tiré hors de son plan prévu lors du serrage. Cela peut créer une connexion qui paraît complète, mais qui subit déjà une précharge et une déformation avant tout impact de véhicule.

Une aile pliée peut également affecter la rigidité locale. Un pli vif est plus grave qu'une déviation large et lisse, car il concentre la déformation dans une petite zone. Si cette zone se trouve près d'un trou, d'une ligne de pliage ou de la transition entre l'aile et l'âme, le poteau a une capacité réduite à répartir uniformément les contraintes. Le problème n'est pas que chaque poteau plié échouera en conditions de service ; c'est que le comportement structurel d'origine ne peut plus être présumé.

Cela est particulièrement important lorsque le système de garde-corps présente une tolérance limitée au désalignement : transitions, extrémités, approches de ponts, courbes, bords de remblais, emplacements où l'élévation du rail change fréquemment et autres zones critiques. L'espacement des poteaux est généralement ajusté en fonction des conditions de conception. Un système utilisant un espacement standard plus large, tel que 4 mètres, peut présenter une répartition des charges différente de celle d'un emplacement critique où les poteaux sont espacés de 2 mètres. Une aile déformée doit donc être évaluée dans le contexte de sa position installée, et non comme un défaut isolé en entrepôt.

La première distinction : dommage de surface ou déformation permanente ?

L'inspection doit distinguer les dommages superficiels de manutention de la déformation permanente de la section. Les éraflures de peinture, les légères marques de zinc en surface ou l'abrasion mineure des bords peuvent être visuellement inesthétiques sans nécessairement modifier la géométrie du poteau. Une aile qui reste plane, conserve son angle par rapport à l'âme et accepte toujours la connexion spécifiée sans assemblage forcé est différente d'une aile ayant subi une déformation plastique.

Les indicateurs d'un défaut plus important comprennent :

• Un pli, coude, repli ou changement marqué et brusque de l'angle de l'aile visible.
• Une torsion sur la longueur du poteau empêchant la connexion côté rail de reposer à plat.
• Des trous de boulons déformés, allongés, fissurés ou désalignés.
• La séparation, la fissuration, l'écaillage ou une rayure profonde du revêtement galvanisé autour du pli.
• Une aile qui doit être martelée, forcée avec un levier, serrée avec une pince ou excessivement serrée pour obtenir l'alignement de la connexion.
• Un dommage situé à la jonction aile-âme, dans une zone de connexion, une zone d'épissure ou à proximité de l'extrémité enfoncée.

La gravité du pli ne peut pas être évaluée de manière fiable à partir de sa seule taille visuelle. Un pli d'apparence modeste au niveau d'un trou peut être plus important qu'une déformation plus large dans une section non perforée. De même, un poteau qui paraît droit lorsqu'il est posé au sol peut révéler une torsion une fois qu'un rail, un bloc absorbeur d'énergie et un connecteur boulonné sont montés.

Comment les ailes pliées créent des problèmes d'installation

L'installation d'un garde-corps peut masquer un poteau défectueux si les équipes compensent le défaut pendant l'assemblage. Les boulons peuvent être serrés contre une aile inclinée, les rondelles peuvent couvrir une surface irrégulière ou un rail peut être forcé dans l'alignement. Ces actions peuvent donner l'impression que l'installation terminée est alignée à distance tout en laissant certaines connexions sous des contraintes involontaires.

Un ajustement forcé introduit plusieurs risques. La tension des boulons peut être inégale, la surface de contact entre les composants peut être réduite et le rail raccordé peut être placé avec un décalage local. Lors d'un impact de véhicule, le système repose sur un mouvement coordonné et un transfert de charge entre les poteaux, les rails, les blocs et les ancrages. Une connexion présentant dès le départ un mauvais appui ou un angle modifié peut ne pas réagir de la même manière que la configuration qualifiée.

Le contrôle qualité doit donc inspecter le poteau avant qu'il ne soit intégré à la séquence d'assemblage. Un simple contrôle d'ajustement avec le connecteur spécifié ou un gabarit est souvent plus utile qu'une seule évaluation visuelle. Vérifiez que l'aile assure un contact complet et stable là où cela est requis, que les boulons s'insèrent sans forçage et que le serrage ne tire pas la connexion hors du plan.

Lorsqu'un poteau a déjà été installé, l'inspection doit inclure l'alignement du rail, l'orientation des blocs, l'assise des boulons et l'état des poteaux adjacents. Un poteau déformé peut déplacer suffisamment l'ensemble pour créer un désalignement secondaire sur les composants voisins.

Les dommages à la galvanisation constituent un problème d'acceptation distinct

La galvanisation à chaud assure une protection anticorrosion à long terme, mais elle ne rend pas une aile pliée inoffensive. Lorsque l'acier subit une déformation plastique après galvanisation, la couche de zinc peut se fissurer ou se détacher, notamment le long d'un pli vif ou sur un bord. La partie d'acier exposée peut être limitée, mais son emplacement est important : les faces d'aile, les zones d'appui des boulons et les bords endommagés peuvent retenir l'humidité ou être difficiles à inspecter après l'assemblage.

Deux questions doivent être posées lors de l'inspection. Premièrement, le revêtement a-t-il été endommagé au-delà de ce que les spécifications du projet autorisent ? Deuxièmement, la déformation s'est-elle produite avant ou après la galvanisation ? Un poteau plié avant galvanisation peut conserver un revêtement continu tout en présentant un problème de géométrie. Un poteau plié après galvanisation peut présenter à la fois un problème de géométrie et un problème de protection anticorrosion.

Un revêtement de retouche peut traiter certains dommages localisés au zinc lorsqu'il est autorisé par la spécification applicable et appliqué selon la méthode de réparation approuvée. Il ne rétablit pas la géométrie de la section, ne supprime pas un pli et ne corrige pas les trous déformés. La réparation du revêtement ne doit jamais servir de base pour accepter une aile structurellement douteuse.

Ne supposez pas que le redressage sur site restaure le poteau

Les équipes sur le terrain peuvent être tentées de redresser une aile pliée afin d'éviter un retard. Cette approche est risquée, sauf si la conception applicable, les spécifications du projet et l'autorité technique responsable l'autorisent explicitement. Un nouveau pliage peut accentuer la déformation au point de dommage initial, créer une seconde zone de déformation, modifier la géométrie des trous de boulons et fissurer davantage le revêtement galvanisé.

La méthode utilisée pour redresser l'aile est également importante. Les outils d'impact peuvent laisser des bosses localisées et provoquer une perte de revêtement. Le chauffage peut affecter les revêtements protecteurs et introduit une incertitude supplémentaire dans la section d'acier. Même lorsque l'aile semble revenir à sa position d'origine, une restauration visuelle ne prouve pas qu'elle a retrouvé les conditions dimensionnelles et structurelles requises.

Un processus plus défendable consiste à mettre en quarantaine les poteaux visiblement endommagés, à documenter l'emplacement et le type de déformation, à comparer les dimensions avec le plan approuvé ou la tolérance d'inspection, puis à prendre une décision d'acceptation avant l'installation. Pour les poteaux déjà installés, enregistrez l'état de la connexion et déterminez si un remplacement est nécessaire avant l'acceptation de la section de garde-corps.

Éléments à vérifier lors de la réception et de l'inspection avant installation

L'inspection à la réception est le meilleur moment pour identifier les dommages aux ailes, car le poteau peut être examiné sans que les forces de connexion ou les composants environnants ne masquent le défaut. Les dommages doivent être associés aux étapes de manutention probables : regroupement en paquets, contact avec un chariot élévateur, chargement, arrimage pendant le transport, déchargement, stockage ou préparation à l'enfoncement. Cela est utile, car des dommages répétés au même endroit peuvent indiquer un problème d'emballage ou de levage plutôt qu'une mauvaise manutention isolée.

Les contrôles dimensionnels doivent être liés aux plans de projet approuvés, aux exigences du système et au plan d'inspection. Un seuil visuel universel ne constitue pas un substitut fiable, car la variation admissible dépend du profil du poteau, de l'épaisseur de l'acier, de la configuration des trous, de la conception de la connexion et de la configuration particulière du garde-corps.

Prendre une décision d'acceptation

Un cadre décisionnel pratique consiste à déterminer si le poteau peut être installé exactement comme prévu, avec un contact complet et sans force corrective. Si la réponse est non, le poteau ne doit pas être utilisé comme élément d'installation courant. La question suivante est de savoir si l'écart se limite à un dommage du revêtement ou s'il comprend une déformation permanente de l'acier. Un dommage du revêtement seul peut suivre une procédure de réparation approuvée ; une déformation de section peut nécessiter une décision d'ingénierie ou un remplacement.

Pour les systèmes de garde-corps routiers, les composants compatibles doivent être considérés ensemble. Un poteau, un bloc absorbeur d'énergie, un rail et un connecteur boulonné forment un ensemble plutôt qu'un ensemble de pièces en acier interchangeables. Lorsque le projet exige un profil particulier, notamment un poteau Z , le remplacement doit conserver la section approuvée, la disposition des trous, l'état de galvanisation et la compatibilité de connexion.

Une aile pliée devient un problème de sécurité lorsqu'elle modifie la manière dont le système de garde-corps est assemblé ou dont il supportera la charge. La traiter dès le départ comme une question d'inspection dimensionnelle, structurelle et du revêtement offre aux responsables qualité et sécurité une base de décision plus claire que de la juger uniquement sur son apparence.
