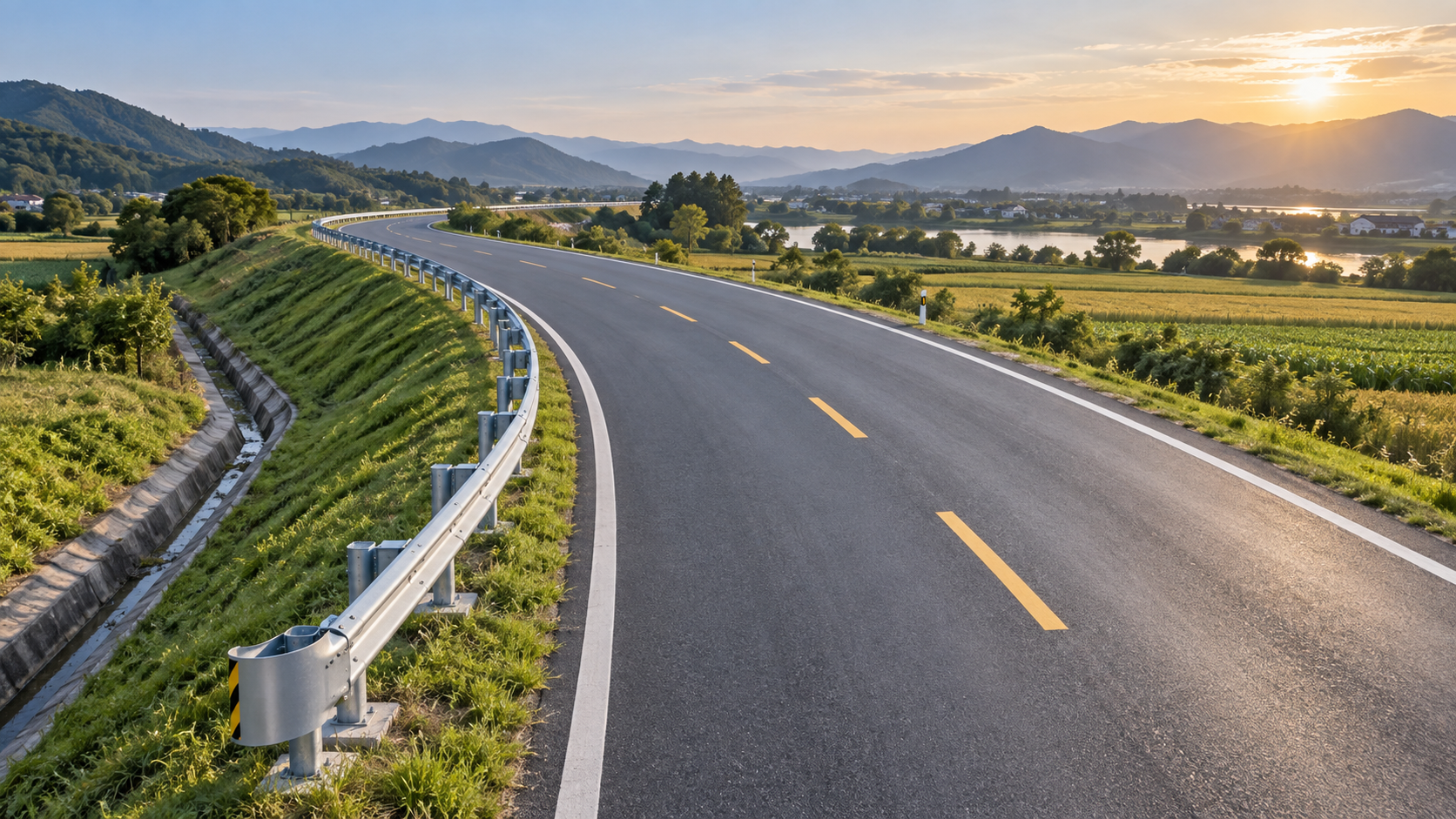

Pour les routes rurales à grande vitesse, sélectionnez un système de retenue en partant du danger vers l'extérieur : identifiez ce qui doit être protégé, comment un véhicule est susceptible de quitter la chaussée et si la largeur disponible en bord de route permet au dispositif de se déformer lors d'un impact. Une glissière de sécurité routière standard peut convenir sur un long remblai rectiligne avec un espace récupérable derrière elle, mais ne pas convenir à proximité d'une tête de ponceau rigide, d'un fossé profond, d'une approche de pont, d'un dénivelé abrupt ou d'arbres rapprochés.

La spécification doit décrire le comportement requis du système plutôt que de demander uniquement un profil de rail ou une épaisseur d'acier. Les performances aux chocs, la largeur de fonctionnement, le niveau de retenue, le traitement des extrémités, les conditions de fondation des poteaux et la protection contre la corrosion doivent fonctionner ensemble. Il ne peut pas être supposé qu'un rail ayant démontré une retenue acceptable dans une configuration offrira les mêmes performances après modification de l'espacement des poteaux, du soutien du sol, des dimensions des entretoises, de la hauteur du rail ou des détails de raccordement.

Commencez par les conditions en bord de route

Cartographiez les dangers selon leur emplacement et leurs conséquences. Les objets fixes proches de la ligne de rive, les ouvrages de drainage, les hauts remblais, les cours d'eau, la circulation en sens inverse et les parapets de pont n'exigent pas la même réponse. Mesurez le décalage par rapport à la voie de circulation, la zone de récupération disponible, le talus latéral, la géométrie du fossé et la distance derrière la ligne prévue du dispositif de retenue. Ces dimensions déterminent si un véhicule peut être redirigé en toute sécurité et si le dispositif dispose d'un espace suffisant pour se déformer.

Un dispositif de retenue est généralement justifié lorsque la suppression, le déplacement ou la modification du danger est impraticable et que le danger demeure plus grave que le dispositif lui-même. Cette comparaison est importante sur les itinéraires ruraux, car les conditions en bord de route peuvent changer fortement sur de courtes distances : une large zone dégagée peut mener à un ponceau, puis à une approche de pont contrainte, puis à une tranchée rocheuse. Traiter l'ensemble de l'itinéraire comme une condition uniforme produit souvent soit des sections inutiles, soit une protection insuffisante des emplacements critiques.

Les talus latéraux méritent une attention particulière. Un véhicule arrivant depuis un talus peut heurter le dispositif selon un angle ou à une hauteur différents de ceux supposés pour un accotement plat. Une ligne de poteaux installée sur un remblai instable, près d'une rupture de fossé ou au bord d'un talus abrupt peut ne pas développer la résistance de fondation attendue par le système. La solution ne consiste pas automatiquement à utiliser un rail plus lourd ; elle peut nécessiter un déplacement, une fondation modifiée, un autre type de dispositif de retenue ou une transition conçue par ingénierie.

Adaptez le niveau de retenue au véhicule crédible et à l'exposition aux impacts

La vitesse de circulation seule ne définit pas le niveau de retenue requis. Tenez compte de la composition du trafic, du pourcentage de véhicules lourds, des courbes, des pentes, des points d'accès, du comportement par temps humide et de la trajectoire probable de sortie de route. Le trafic de marchandises sur un corridor rural en descente peut créer un risque d'impact différent de celui associé au même volume nominal de trafic sur une route locale plane. À l'inverse, un système sélectionné uniquement pour une retenue extrême peut être inutilement rigide aux endroits où le risque pour les occupants dû à un impact rigide devient le facteur déterminant.

Utilisez la norme de projet applicable et les critères d'essais de choc reconnus pour établir la classe de performance requise. Confirmez que la configuration proposée correspond à la configuration testée ou approuvée, y compris le type de rail, la section des poteaux, l'espacement, les entretoises, l'orientation des éclisses, les boulons, l'extrémité et la transition. Une déclaration indiquant que les composants individuels respectent une norme de matériaux ne démontre pas que le système assemblé satisfait aux performances requises en cas de choc.

Pour chaque section de dispositif de retenue, posez deux questions liées :

• Le système retiendra-t-il et redirigera-t-il le type de véhicule et la gravité d'impact prévus à cet endroit ?
• Après déformation, le rail, le véhicule ou des composants détachés resteront-ils éloignés du danger situé derrière ?

La seconde question est fréquemment négligée. Une glissière de sécurité flexible en acier peut réduire la gravité de l'impact en se déformant, mais elle nécessite un dégagement suffisant. Lorsqu'une face de pont, une pile, une paroi rocheuse ou un dénivelé se trouve immédiatement derrière le rail, un dispositif avec une largeur de fonctionnement moindre ou une approche structurelle différente peut être nécessaire. Ne résolvez pas ce problème en rapprochant arbitrairement le rail du danger ; cela peut nuire à l'installation, au drainage, à l'accès pour la maintenance et au comportement du système.

Choisissez la famille de dispositifs en considérant l'ensemble de l'assemblage

Les systèmes de rails en acier ondulé de type W et similaires sont largement utilisés lorsqu'un dispositif de retenue routier semi-rigide est approprié. Leurs performances dépendent de la relation entre le rail, les poteaux, les entretoises, le sol et les fixations. Les systèmes à poteaux et rails peuvent être efficaces sur de longues sections rurales, mais chaque modification d'alignement, d'espacement, de condition du sol ou de hauteur de rail doit rester dans les limites de conception approuvées.

Les barrières en béton présentent une déformation limitée et peuvent convenir aux emplacements contraints, bien que leur utilisation exige un examen attentif du drainage, des fondations, des transitions, de la dynamique d'impact et du traitement des extrémités. Les barrières à câbles peuvent être efficaces dans des conditions médianes ou routières adaptées disposant d'un espace de déformation adéquat, mais elles ne sont pas interchangeables avec une glissière de sécurité à côté d'un danger fixe proche. Les configurations hybrides exigent une attention particulière au niveau des transitions, car les variations de rigidité peuvent créer un point vulnérable si les composants sont combinés sans détail compatible et évalué.

Les poteaux, l'espacement et le soutien du sol sont des variables structurelles

Les poteaux ne sont pas de simples supports de rail. Ils transmettent les charges d'impact au sol, déterminent la hauteur effective du rail lors de l'impact et influencent la manière dont le système se déforme. Une modification du profil ou de l'espacement des poteaux peut modifier le cheminement des efforts même si le rail reste inchangé. Les sections de poteaux de type C, U, Z et H doivent donc être évaluées par rapport à la conception approuvée du dispositif de retenue, aux conditions du sol et à la méthode d'installation, plutôt que d'être sélectionnées sur la seule forme de leur section.

L'espacement change souvent aux emplacements soumis à des sollicitations plus importantes. Une disposition utilisant un espacement de poteaux de quatre mètres sur une section régulière peut nécessiter un espacement de deux mètres aux points critiques identifiés, à condition que la conception du système autorise cette configuration. Ces emplacements peuvent inclure des transitions, des zones contraintes ou des sections nécessitant une plus grande rigidité. Réduire l'espacement sans confirmer la compatibilité du rail, des entretoises, des connecteurs et des fondations est une source courante de variation non documentée sur le terrain.

Lorsque la conception exige unpoteau en Z , vérifiez ses dimensions de section, sa longueur, la nuance d'acier lorsqu'elle est spécifiée, le schéma de perçage, l'état de galvanisation et la profondeur d'installation par rapport aux plans émis. Sa fonction est d'assurer un support vertical et de répartir la charge dans la fondation ; un scellement insuffisant, des fentes mal alignées ou un revêtement endommagé peuvent compromettre l'assemblage même si le poteau lui-même paraît robuste.

Spécifiez la durabilité comme une exigence du système

Les routes rurales peuvent exposer les ouvrages en acier à l'eau stagnante, aux sels provenant des traitements hivernaux, aux produits chimiques agricoles, à l'air côtier et à l'accumulation répétée de débris autour des poteaux. La galvanisation à chaud est couramment utilisée pour assurer une résistance à long terme contre la corrosion, mais l'exigence de revêtement doit couvrir les rails, les poteaux, les boulons, les écrous, les rondelles, les entretoises et les autres composants en acier, selon le cas. Les systèmes de revêtement mixtes nécessitent des procédures de réparation compatibles après perçage, découpe, dommages de manutention ou modifications sur site.

Inspectez les détails de fabrication qui affectent l'ajustement sur le terrain. Les positions des trous doivent correspondre à la disposition approuvée des rails et des connecteurs. Des poteaux pliés ou déformés peuvent compliquer l'alignement et créer des raccordements forcés. Des bavures autour des trous percés, une couverture de revêtement incomplète ou des filetages endommagés peuvent retarder l'installation et encourager des substitutions non autorisées. Pour les longueurs ou profils non standard, confirmez les dimensions et tolérances avant la production, notamment lorsque des ouvrages de drainage, la roche, des réseaux enterrés ou des pentes inhabituelles limitent le battage des poteaux.

Résolvez les contraintes d'installation avant la commande

Émettez un plan coordonné indiquant les extrémités de début et de fin, les transitions, les recouvrements de rails, les courbes, les emplacements des poteaux, les positions des joints et les décalages par rapport aux bords de chaussée. Les données de levé doivent identifier les ponceaux, les réseaux, les couches de chaussée, les canaux de drainage et les zones où la profondeur de battage standard ne peut pas être atteinte. Un dispositif de retenue nominalement conforme peut échouer comme solution de projet lorsque les équipes rencontrent de la roche ou du béton existant et remplacent les poteaux battus par des platines de base non approuvées ou des fondations peu profondes.

La qualité de l'installation est mieux contrôlée au moyen de points d'acceptation mesurables : alignement et niveau, hauteur du rail, aplomb des poteaux, profondeur d'ancrage, orientation et serrage des boulons, sens des éclisses, positionnement des entretoises, réparations du revêtement et géométrie des extrémités. Conservez des enregistrements traçables des lots de matériaux et de tout écart de conception approuvé. La préoccupation essentielle est la conformité avec le système évalué, et non la seule uniformité visuelle.

Le coût du cycle de vie doit comparer les inspections prévues, l'accès aux réparations, le remplacement des modules endommagés, la durabilité du revêtement et la disponibilité de composants correspondants. Le poids d'acier initial le plus faible peut devenir l'option la plus coûteuse lorsqu'un impact mineur exige un remplacement important, lorsque les pièces de rechange ne correspondent pas à la configuration installée ou lorsque la corrosion atteint des raccordements dissimulés. Un système de barrières de sécurité routière bien défini ne conserve son comportement prévu que lorsque les rails, poteaux, extrémités et fixations de remplacement restent compatibles avec l'assemblage d'origine.

Avant la mise à disposition, rapprochez les plans définitifs, la documentation de performance, la nomenclature, la spécification anticorrosion et les contraintes du site en un seul ensemble. Cet examen révèle les lacunes les plus importantes : un rail approprié avec un dégagement insuffisant, un poteau correct avec un soutien du sol inadapté ou une section de dispositif de retenue approuvée terminée par un traitement d'extrémité incompatible.
