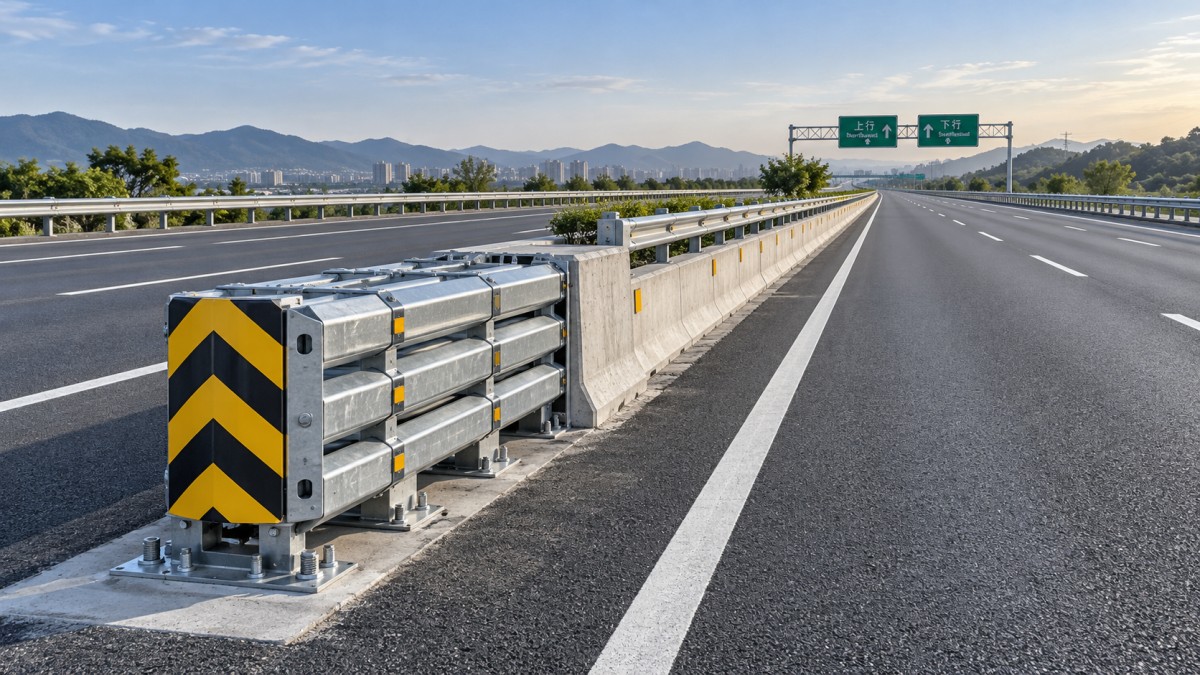

Sélection d’un atténuateur de choc pour les obstacles fixes en bord de route et les terre-pleins centraux étroits

Le choix du bon atténuateur de choc pour les obstacles fixes en bord de route et les terre-pleins centraux étroits est essentiel pour protéger les usagers de la route, respecter les spécifications et maîtriser les coûts du projet à long terme.

Pour les chefs de projet, la conformité seule ne suffit pas. Le système sélectionné doit correspondre à la géométrie du site, aux conditions d’impact prévues, aux contraintes d’installation, à l’accès pour la maintenance et aux objectifs de cycle de vie du maître d’ouvrage.

Commencez par le danger, et non par le catalogue de produits

Un atténuateur de choc doit être sélectionné après que le danger en bord de route a été clairement défini, y compris son emplacement, sa rigidité, son exposition, son angle d’approche et l’espace de récupération disponible.

Les obstacles fixes comprennent les piles de pont, les supports de signalisation, les structures de péage, les extrémités de murs de soutènement, les barrières en béton, les poteaux d’éclairage, les armoires techniques et les extrémités terminales des systèmes de sécurité routière.

Les terre-pleins centraux étroits créent un risque supplémentaire, car les véhicules peuvent disposer d’un espace limité pour reprendre le contrôle, être redirigés ou décélérer avant d’atteindre la circulation venant en sens inverse ou une structure rigide.

Les équipes de projet doivent d’abord déterminer si le risque principal est un choc frontal, un choc oblique, un choc latéral, la pénétration du véhicule, le retournement ou une collision secondaire avec une infrastructure adjacente.

Cette approche fondée sur les dangers évite une erreur fréquente lors des achats : sélectionner un type de produit familier avant de confirmer que son domaine de performance testé correspond aux conditions réelles du site.

La documentation du danger améliore également la coordination entre les concepteurs routiers, les ingénieurs sécurité, les équipes de maintenance, les entrepreneurs et les propriétaires d’actifs lors des étapes ultérieures d’approbation et d’installation.

Confirmez le niveau de performance aux chocs requis

Le niveau de résistance aux chocs requis doit être fondé sur les normes routières applicables, la vitesse de conception, le volume de trafic, la composition du trafic, la gravité de l’obstacle et les conséquences d’une défaillance du système.

Un atténuateur de choc approprié doit être testé et approuvé selon les critères de performance applicables, notamment la vitesse d’impact, la masse du véhicule, l’angle d’impact, le risque pour les occupants et le comportement après impact.

Les chefs de projet doivent demander une documentation d’essai complète au lieu de se fier uniquement à une déclaration générale de conformité ou à une brochure produit du fournisseur.

Les rapports d’essai doivent identifier la configuration exacte du système, y compris les détails de fondation, l’agencement des modules, les composants d’ancrage, les sections de transition et toute structure de soutien requise.

De petites modifications sur le terrain peuvent affecter les performances en cas de choc. Le remplacement de boulons, la réduction de la longueur d’installation, la modification du nivellement ou d’une transition peuvent invalider la fonction de sécurité prévue.

Lorsque des poids lourds, des autobus, du trafic de chantier ou des vitesses d’exploitation exceptionnellement élevées sont présents, l’équipe de projet doit évaluer si les hypothèses standard relatives aux véhicules légers restent adéquates.

Évaluez la longueur disponible et la géométrie du terre-plein central

La longueur d’installation disponible est souvent le facteur décisif dans les applications sur terre-plein central étroit. L’absorption d’énergie nécessite un espace physique, et les systèmes compacts peuvent entraîner des exigences différentes en matière de maintenance ou de remplacement.

Mesurez la longueur utilisable entre la face de l’obstacle et les contraintes en amont, y compris les structures de drainage, les joints de pont, les transitions de barrières, les voies d’accès, les couvercles de réseaux techniques et les zones de dégagement pour la maintenance.

Examinez également la largeur, le dévers, l’état de la chaussée, les dimensions des accotements, l’emplacement des bordures et les chemins de drainage, car ces conditions influencent à la fois la faisabilité de l’installation et l’interaction avec les véhicules.

Un système qui s’intègre sur un plan peut devenir impraticable lorsque les tolérances de construction, l’accès pour l’inspection, le stockage de neige ou les exigences de resurfaçage sont pris en compte.

Pour les sites contraints, la meilleure décision est souvent une solution coordonnée combinant l’alignement des barrières, la protection de l’obstacle, la modification du nivellement et l’atténuation, plutôt qu’un atténuateur seul.

Un examen précoce de la géométrie réduit les coûteuses reconceptions après l’achat, notamment lorsque les fondations, les déplacements de réseaux, les approches de pont ou les améliorations du drainage du terre-plein central ont de longs délais de réalisation.

Comprenez les comportements redirectionnel et non redirectionnel

Les systèmes d’atténuation des chocs diffèrent dans leur manière de gérer les véhicules heurtant le nez ou les côtés de l’installation. Cette distinction a des conséquences directes pour les terre-pleins centraux étroits et la circulation adjacente.

Les systèmes non redirectionnels absorbent principalement l’énergie lors de chocs frontaux. Ils peuvent être efficaces lorsque les angles d’impact sont maîtrisés et qu’un espace libre suffisant existe autour du dispositif.

Les systèmes redirectionnels sont conçus pour gérer certains chocs latéraux ou obliques tout en réduisant la probabilité qu’un véhicule hors de contrôle pénètre au-delà de la zone protégée.

Toutefois, le comportement redirectionnel ne doit jamais être supposé sur la base de l’apparence. Il doit être confirmé par la configuration testée et être compatible avec le système de barrières raccordé derrière lui.

Pour les terre-pleins centraux séparant des circulations opposées, le risque qu’un véhicule dévié pénètre dans une autre voie mérite une attention particulière lors de l’examen de sécurité et de l’approbation des parties prenantes.

Les chefs de projet doivent demander aux ingénieurs de modéliser les trajectoires d’approche probables, particulièrement à proximité des divergences de bretelles, des suppressions de voies, des transitions de courbes, des sections de pont et des zones où la largeur des voies change.

Spécifiez la structure de soutien et les détails de raccordement

Un atténuateur de choc n’est fiable que dans la mesure où la structure qui le soutient l’est également. L’obstacle protégé, la fondation, la transition de barrière et la disposition des ancrages doivent fonctionner comme un seul système.

Les obstacles rigides peuvent générer de fortes sollicitations à l’arrière du dispositif, tandis que des structures de soutien flexibles ou incomplètes peuvent permettre un mouvement excessif lors d’une collision.

Les composants en acier doivent être spécifiés pour l’environnement de chargement prévu, notamment les vibrations répétées, l’exposition à la corrosion, les conditions de drainage, l’accumulation de débris et les activités de maintenance.

Dans les emplacements critiques de guidage, des composants en acier à haute rigidité peuvent améliorer la continuité structurelle. Une plaque suspendue peut offrir une plus grande résistance à la déformation par flexion au sein d’ensembles de sécurité routière compatibles.

Des tôles d’acier laminées à chaud de haute qualité avec des finitions zinc-aluminium-magnésium ou revêtues de poudre peuvent offrir une durabilité utile lorsque l’exposition côtière, le brouillard salin ou les exigences de couleurs d’avertissement visibles s’appliquent.

Les plans de raccordement doivent définir clairement les classes de boulons, les exigences de couple de serrage, les détails de soudage, les méthodes de réparation de la galvanisation, les tolérances et les points d’inspection avant le début de la fabrication.

Planifiez la qualité d’installation et le séquencement des travaux

Même un système correctement sélectionné peut présenter des performances insuffisantes si la qualité de l’installation est faible. La planification des travaux doit considérer l’atténuation des chocs comme un assemblage critique pour la sécurité, et non comme une tâche courante de charpente métallique.

Avant l’installation, vérifiez les dimensions des fondations, l’altimétrie de la chaussée, les emplacements des ancrages, l’alignement des barrières, le nivellement, le drainage et le dégagement par rapport aux réseaux ou aux éléments de pont.

Le séquencement est important sur les autoroutes en service. La gestion temporaire de la circulation doit protéger les équipes tout en évitant les transitions inachevées, les faces d’obstacles exposées ou une géométrie dangereuse de zone de travaux.

Les équipes d’installation doivent utiliser les plans approuvés par le fabricant et éviter les modifications non approuvées sur le terrain visant à résoudre rapidement des problèmes mineurs d’alignement ou d’ajustement.

Les dossiers qualité doivent inclure l’inspection à la livraison, les certificats des matériaux, l’état des revêtements, la vérification des ancrages, les relevés de couple, les preuves photographiques et la validation finale de réception.

Lorsque la fabrication comprend le perçage, le pliage, le grenaillage, les essais non destructifs, la galvanisation ou la peinture, les spécifications du projet doivent définir les critères d’acceptation pour chaque procédé concerné.

Comparez le coût du cycle de vie, et non seulement le prix d’achat initial

Le prix initial le plus bas est rarement la meilleure base pour sélectionner un atténuateur de choc. Les chefs de projet doivent comparer le coût total de possession sur la durée de vie prévue.

Le coût du cycle de vie comprend l’approvisionnement, les fondations, la main-d’œuvre d’installation, la gestion de la circulation, les inspections, les modules de rechange, les réparations après impact, la protection anticorrosion et les éventuels coûts de fermeture de route.

Certains systèmes nécessitent un remplacement après des impacts relativement mineurs, tandis que d’autres permettent le remplacement ciblé des composants endommagés sans reconstruire l’ensemble complet.

Les équipes de maintenance doivent être consultées avant la sélection finale, car les limitations d’accès, les exigences de levage, le poids des composants, les besoins de stockage et le temps de réparation influencent les coûts d’exploitation.

Une protection durable de l’acier est particulièrement précieuse dans les environnements agressifs. Les composants conçus pour une longue durée de service dans des conditions côtières ou de fort brouillard salin peuvent réduire les interventions prématurées liées à la corrosion.

Un composant de soutien robuste présentant un module de section et une rigidité en flexion élevés peut justifier un coût initial plus élevé lorsque les conséquences d’une défaillance et les perturbations de maintenance sont importantes.

Établissez les exigences d’approvisionnement sur des preuves vérifiables

Des exigences d’approvisionnement claires protègent le projet contre les substitutions qui paraissent équivalentes mais ne disposent pas de preuves d’essai correspondantes, de la même qualité de matériau, de la même capacité structurelle ou du même soutien à l’installation.

Les spécifications doivent définir les normes acceptées, la configuration du système, les plans requis, les contrôles de fabrication, les exigences de revêtement, la documentation d’inspection, les attentes en matière de garantie et la disponibilité des pièces de rechange.

Exigez que les fournisseurs identifient rapidement les exclusions et les hypothèses relatives au site. Cela est particulièrement important lorsque les plans omettent les informations sur les fondations, les transitions de barrières, les détails de drainage ou les itinéraires d’accès pour la maintenance.

Pour les ouvrages métalliques sur mesure, les fournisseurs doivent démontrer leur capacité à fabriquer conformément aux plans approuvés tout en maintenant la précision dimensionnelle et un traitement de protection uniforme.

Les chefs de projet doivent également confirmer les délais de livraison tant pour la livraison initiale que pour les composants de remplacement probables, en particulier pour les emplacements à haut risque qui doivent rouvrir rapidement après un accident.

Un examen technique avant attribution impliquant les parties prenantes de la conception, de la construction, de la sécurité et de la maintenance peut identifier des lacunes qu’une comparaison commerciale seule ne révélera pas.

Prenez la décision finale à l’aide d’une liste de contrôle propre au site

Avant d’approuver un système, confirmez le type d’obstacle, l’exposition aux impacts, la vitesse routière, la largeur du terre-plein central, la longueur disponible, l’interface avec la barrière, la capacité des fondations et la stratégie de maintenance.

Vérifiez que la configuration sélectionnée dispose de preuves d’essais de choc appropriées, et pas seulement de preuves relatives à une famille de produits similaire ou à une disposition d’installation différente.

Confirmez que les éléments en acier, les revêtements et les raccordements conviennent à l’exposition environnementale et que le fournisseur peut fournir la fabrication, les instructions d’installation et l’assistance au remplacement après impact.

Pour les zones de protection exigeantes, la stabilité structurelle et les performances de guidage doivent être évaluées conjointement. La solution finale doit protéger les occupants tout en restant pratique pour les équipes de construction et de maintenance.

Le bon atténuateur de choc constitue un investissement de sécurité propre au projet. Lorsque l’analyse des dangers, les performances testées, la géométrie, le soutien structurel et la planification du cycle de vie sont alignés, le résultat est une infrastructure autoroutière plus sûre et plus défendable.
