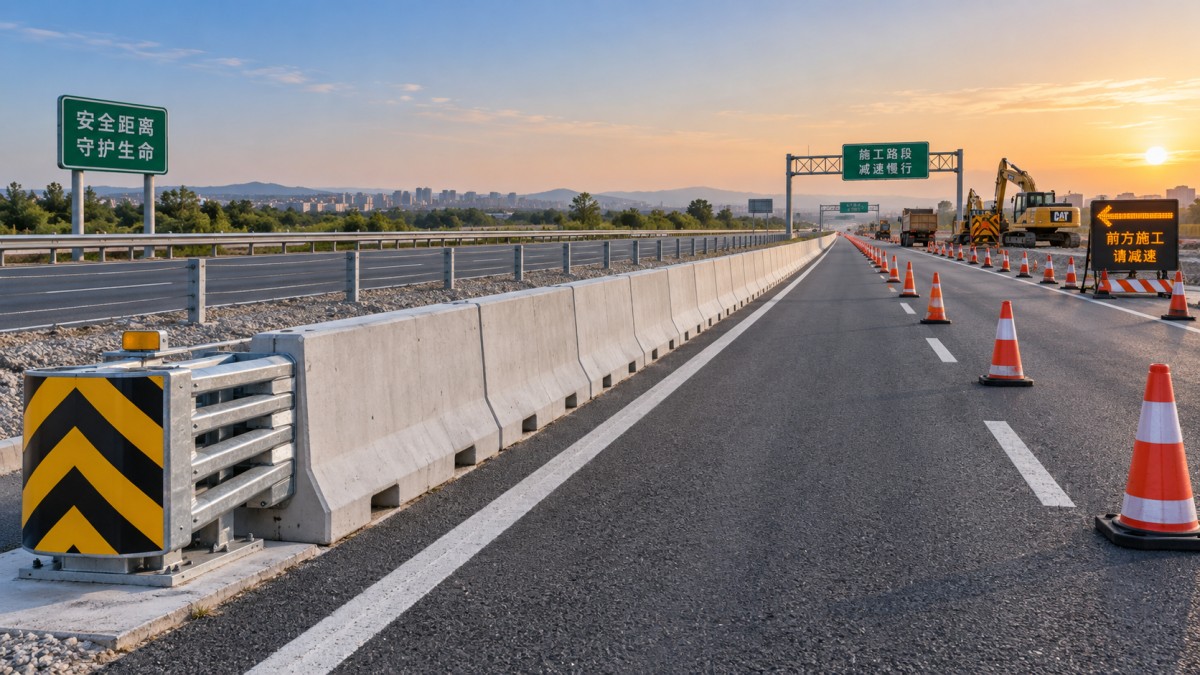

Une barrière Jersey ne protège une zone de travaux que lorsqu’elle est installée comme un système de confinement continu et stable. Il ne suffit pas de placer des barrières en béton à côté d’une excavation, d’une équipe de pavage ou d’équipements stationnés. Les opérateurs doivent contrôler l’approche de la barrière, empêcher que les espaces ne deviennent des points d’intrusion, gérer les extrémités et confirmer que la barrière peut fonctionner dans les conditions de circulation propres à cet emplacement.

La question pratique n’est pas simplement : « Où la barrière peut-elle être installée ? » Elle est : « Si un véhicule quitte sa voie, où entrera-t-il d’abord en contact avec la protection et quelle trajectoire suivra-t-il après le contact ? » Cette question doit guider l’ensemble du plan d’implantation.

Commencer par la trajectoire d’intrusion, et non par le contour de la zone de travaux

La protection de la zone de travaux doit être conçue depuis le côté de la circulation vers l’intérieur. Identifiez la voie de circulation active, la trajectoire probable d’un véhicule déviant, la ligne de barrières, l’espace de récupération ou de déflexion situé derrière celle-ci, puis enfin les travailleurs, machines, matériaux ou risques de chute à protéger.

Une erreur courante consiste à placer une barrière Jersey immédiatement à côté des travaux, car c’est la ligne la plus courte à installer. Cela peut laisser trop peu d’espace pour le déplacement de la barrière ou la redirection du véhicule. Lorsqu’une barrière temporaire rigide est heurtée, sa réaction dépend du type de barrière, du système de liaison, de l’état de la surface et de la direction de l’impact. Lorsqu’un déplacement est possible, une zone protégée placée directement contre la face arrière peut rester exposée.

Maintenez les personnes et les équipements critiques en dehors de l’enveloppe de déplacement prévue. Si l’espace est limité, réduisez l’exposition en déplaçant les matériaux stockés, en modifiant la séquence des travaux, en raccourcissant la longueur de travaux active ou en utilisant une autre configuration de contrôle de la circulation. Un site étroit ne fait pas disparaître le risque ; il rend les décisions d’implantation plus importantes.

Créer une ligne de barrières continue

Les intrusions de véhicules se produisent fréquemment au niveau des interruptions plutôt qu’au milieu d’une ligne de barrières correctement reliée. Chaque ouverture doit avoir une fonction : un point d’accès approuvé, un passage planifié, une entrée pour équipements ou une transition vers un autre système de protection. Un espace non planifié créé par commodité constitue une voie non protégée.

Reliez les éléments de barrière avec le matériel de connexion spécifié et inspectez chaque connexion après l’installation. Des éléments qui semblent se toucher mais ne sont pas correctement reliés peuvent se séparer ou pivoter lors d’un impact. L’alignement est également important. Une ligne régulière et continue offre à un véhicule entrant en collision une trajectoire de redirection plus prévisible. Des décalages marqués, des chevauchements irréguliers et des virages brusques peuvent créer des points d’accrochage ou concentrer les forces d’impact là où le système est le moins capable de les gérer.

• Veillez à ce que les éléments adjacents reposent sur une surface raisonnablement plane et stable.
• Retirez les débris meubles qui empêchent les éléments de reposer uniformément.
• Utilisez la méthode de connexion prévue pour ce modèle de barrière.
• Vérifiez les joints après le déplacement d’équipements, des événements météorologiques ou tout impact signalé.
• Ne créez pas d’ouvertures informelles permettant l’accès des travailleurs à travers la ligne côté circulation.

Pour une longue zone de travaux, inspectez la ligne de barrières comme un conducteur la rencontrerait. Recherchez les sections masquées par des courbes, des sommets, des véhicules en file, des équipements de chantier ou un faible contraste nocturne. Une barrière qui devient visible trop tard peut être heurtée sous un angle plus sévère.

Les extrémités de barrière nécessitent autant d’attention que la partie centrale

L’extrémité exposée d’une ligne de barrières Jersey peut constituer un risque sérieux. Un véhicule heurtant une extrémité de barrière non traitée peut s’arrêter brutalement, monter sur la barrière ou être redirigé de manière imprévisible. Le début et la fin de l’installation doivent donc être traités au moyen d’un dispositif d’extrémité approuvé, d’une transition adaptée ou d’une configuration qui place l’extrémité hors de la trajectoire probable des véhicules.

Ne supposez pas qu’orienter légèrement l’extrémité à l’écart de la circulation résout le problème. Un évasement peut être utile dans certaines configurations, mais son efficacité dépend de la longueur disponible, de la géométrie de la route et de la direction d’approche des véhicules. Une extrémité placée en aval peut rester exposée à la circulation en sens inverse, transversale ou en marche arrière. Prenez en compte tous les mouvements de circulation, y compris les véhicules de chantier entrant dans la zone et en sortant.

Lorsqu’une barrière temporaire en béton est raccordée à un système routier existant, utilisez une transition conçue à cet effet plutôt que de terminer un système à côté d’un autre. Des barrières présentant des rigidités, hauteurs et comportements de déflexion différents peuvent créer une discontinuité dangereuse si elles sont simplement placées l’une près de l’autre.

Choisir l’ancrage en fonction du système de barrière et de l’état de la chaussée

L’ancrage n’est pas une exigence universelle et ne remplace pas une implantation correcte. Certains systèmes de barrières Jersey sont conçus pour fonctionner comme des lignes autonomes et reliées ; d’autres nécessitent le brochage, le boulonnage ou une autre méthode de retenue dans des applications spécifiques. Suivez les instructions d’installation du fournisseur de barrières et le plan de contrôle de la circulation du projet.

La décision est influencée par le type de surface, la pente, la géométrie des courbes, l’exposition à un trafic lourd répété et le risque qu’un véhicule heurte la barrière sous un angle. Un détail d’ancrage adapté à un béton sain peut ne pas convenir à une chaussée dégradée, à un asphalte mince, à des tabliers de pont ou à des surfaces sur lesquelles le perçage endommagerait la structure. Avant l’installation, vérifiez à la fois la conception de la barrière et l’état de la surface porteuse.

N’improvisez pas sur le terrain avec des broches incompatibles, des cales libres, des blocs de fortune ou des ajouts soudés. Ces modifications peuvent changer la manière dont les éléments se connectent ou se déplacent lors d’un impact. Lorsqu’un site nécessite une connexion non standard, une configuration courbe ou une transition spéciale, cela doit être conçu comme partie intégrante du système plutôt qu’assemblé à partir de composants disponibles par commodité.

Adapter la configuration au comportement réel de la circulation

La vitesse de circulation n’est qu’un aspect du risque. Les opérateurs doivent également prendre en compte la largeur des voies, la présence de véhicules lourds, la courbure de la route, les approches en descente, le drainage par temps humide, la visibilité nocturne, les intersections à proximité et la probabilité que la circulation se mette en file ou se déplace brusquement. Une ligne de barrières sur une section droite à faible conflit peut nécessiter une approche différente de celle protégeant des équipes à côté d’une insertion, d’une bretelle ou d’une voie urbaine contrainte.

Installez les avertissements avancés, les dispositifs de canalisation et les transitions de voie de manière à laisser aux conducteurs le temps de comprendre le nouveau tracé avant d’atteindre la barrière Jersey. La barrière doit soutenir le schéma de circulation, et non devenir la première indication que la route a changé. Évitez que les panneaux, supports d’éclairage, piles de matériaux et équipements n’obstruent la voie utilisable ou ne masquent la face de la barrière.

Lorsque les barrières temporaires en béton ne constituent pas la solution principale appropriée, une configuration de glissière de sécurité peut être mieux adaptée à un risque routier de longue durée ou à un emplacement nécessitant une transition conçue. Pour les applications autoroutières et routières dangereuses, un système en acier ondulé tel queNorway Guardrail peut être envisagé lorsqu’une barrière en acier est mieux adaptée pour guider un véhicule vers sa trajectoire de circulation. Le choix doit être fondé sur le risque, l’espace disponible, la géométrie de la route et les performances requises de la barrière, plutôt que sur la seule préférence du produit.

Effectuer un contrôle d’implantation avant d’ouvrir la voie

Un bref contrôle sur le terrain permet de détecter la plupart des problèmes d’implantation évitables. Parcourez l’approche depuis chaque sens de circulation et inspectez la zone de travaux après la mise en place de tous les panneaux, dispositifs, machines et matériaux stockés.

1. Confirmez que la ligne de barrières protège toute la zone de travaux exposée, y compris les premiers et derniers points de travail actifs.
2. Vérifiez que chaque élément est correctement orienté, relié et soutenu sur un sol stable.
3. Inspectez les deux extrémités et chaque transition afin de détecter toute exposition directe aux véhicules.
4. Examinez l’espace derrière la barrière pour repérer les travailleurs, le carburant, les équipements ou les excavations placés trop près de la zone de déplacement prévue.
5. Observez l’installation dans des conditions de faible luminosité lorsque des travaux ou une circulation nocturnes sont prévus.
6. Revérifiez la configuration après tout déplacement, toute opération sur la chaussée, tout impact ou toute modification importante du guidage de la circulation.

L’implantation des barrières n’est pas une tâche de livraison ponctuelle. Les zones de travaux évoluent à mesure que le pavage progresse, que les excavations se déplacent, que les matériaux s’accumulent et que le contrôle de la circulation est ajusté. La ligne de protection doit évoluer avec ces changements. Une barrière Jersey correctement sélectionnée est précieuse, mais sa véritable contribution à la sécurité provient d’une configuration continue, d’extrémités contrôlées, de connexions compatibles et d’un espace protégé suffisant derrière elle pour empêcher qu’une intrusion n’atteigne la zone de travaux.
