Une glissière de sécurité autoroutière est une barrière longitudinale spécialisée installée en bordure de route et conçue pour améliorer la sécurité des véhicules. Sa fonction principale est d'empêcher les véhicules hors de contrôle de quitter la chaussée et de percuter des obstacles fixes, tels que des piles de pont, des poteaux électriques, des arbres ou des pentes abruptes.

En se déformant de manière prévisible lors d'un impact, un système de glissière de sécurité bien conçu dissipe l'énergie cinétique, réduisant ainsi la gravité des collisions pour les occupants des véhicules tout en empêchant les collisions frontales lors du franchissement du terre-plein central.

Explication des spécifications des glissières de sécurité autoroutières

La compréhension des spécifications mécaniques et physiques des glissières de sécurité autoroutières est essentielle pour les ingénieurs routiers, les chefs de projet et les responsables des achats.

• Types de profilés : Les profilés les plus courants sont les profilés W-Beam (double ondulation) et Thrie-Beam (triple ondulation). Les profilés W-Beam sont largement utilisés sur les autoroutes standard, tandis que les glissières Thrie-Beam offrent une rigidité transversale supérieure pour les zones à fort impact, les cols de montagne et les itinéraires empruntés par des poids lourds.

• Matériau et épaisseur : Fabriquées en acier de construction à haute résistance (généralement d'une épaisseur de 12 gauges / 2,67 mm ou de 10 gauges / 3,43 mm).

• Poteaux de support : Les panneaux de glissière sont fixés sur des poteaux en acier renforcé (poteaux en C, poteaux Sigma ou poteaux en I), espacés de manière systématique afin de contrôler la déflexion lors des impacts.

• Extrémités : Équipées de coussins amortisseurs d'impact spécialisés ou de dispositifs d'extrémité évasés en forme de queue de poisson afin d'éliminer le risque que la glissière transperce un véhicule lors d'une collision frontale.

• Normes et conformité : Les systèmes qualité respectent strictement les références internationales telles que AASHTO M180 et ASTM A653/A123, tout en satisfaisant aux essais de collision à grande échelle selon les directives MASH (Manual for Assessing Safety Hardware) ou du rapport NCHRP 350.

Quelle est la longueur standard d'une glissière de sécurité autoroutière ?

Dans la construction routière mondiale, la longueur standard des panneaux de glissière est déterminée par les dimensions normalisées de l'espacement des poteaux. La longueur utile la plus couramment produite pour une section W-Beam standard est de 12 pieds 6 pouces (3,81 mètres).

Lors de la mesure des panneaux de glissière, les fabricants distinguent la longueur totale hors tout de la longueur utile de pose (distance de centre à centre entre les trous de fixation des poteaux). Des panneaux personnalisés plus longs, tels que des sections de 25 pieds, sont également fabriqués afin de réduire le nombre de joints de chevauchement et d'accélérer l'installation sur les longues lignes droites.

Comment les glissières de sécurité autoroutières sont-elles fabriquées ?

La production de glissières de sécurité en acier haute performance est un processus de précision en plusieurs étapes, conçu pour maximiser la résistance structurelle et la longévité :

1. Déroulage et alimentation : Les bobines d'acier au carbone renforcé (telles que Q235B ou Q355B) sont déroulées et introduites dans des lignes de production automatisées.

2. Formage par laminage à froid : La tôle d'acier plate passe à travers une série de rouleaux de précision qui plient et façonnent progressivement le métal pour former une section transversale parfaite à double ondulation (W-Beam) ou à triple ondulation (Thrie-Beam), sans altérer l'intégrité structurelle de l'acier.

3. Poinçonnage : Des presses hydrauliques automatisées poinçonnent les trous oblongs de fixation destinés aux boulons des poteaux et à l'assemblage des panneaux, selon des intervalles précisément définis.

4. Découpe à longueur : Des cisailles volantes à grande vitesse découpent les profilés formés en panneaux de longueur standard.

5. Traitement de surface : Les panneaux en acier brut sont soumis à un nettoyage chimique, à un décapage et à une galvanisation à chaud afin de les préparer à une exposition extérieure extrême.

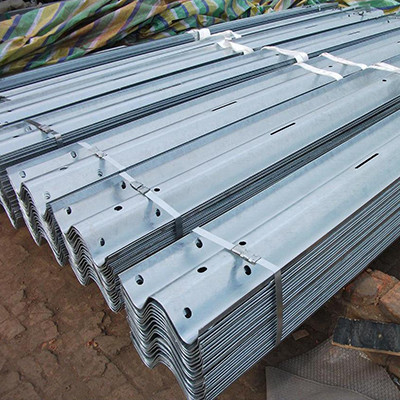

Glissières de sécurité autoroutières galvanisées à chaud : avantages et applications

La corrosion constitue la principale menace pour la sécurité à long terme des infrastructures routières. La galvanisation à chaud fournit un revêtement protecteur en zinc qui se lie métallurgiquement au substrat en acier.

• Résistance supérieure à la corrosion : La couche de zinc agit comme une anode sacrificielle, protégeant l'acier sous-jacent même si la surface est rayée lors de l'installation ou de chocs mineurs.

• Durée de vie prolongée : Les glissières galvanisées à chaud offrent généralement une durée de vie sans entretien de 20 à plus de 50 ans, même dans des environnements côtiers, humides ou exposés aux sels de déverglaçage.

• Rentabilité : Elles éliminent la nécessité de repeindre fréquemment ou de remplacer la structure, réduisant ainsi considérablement les budgets d'entretien routier à long terme.

Guide d'installation des glissières de sécurité autoroutières

Une installation correcte sur site est tout aussi essentielle que la qualité de fabrication pour garantir que la barrière fonctionne comme prévu lors d'une collision.

1. Relevé et marquage du site : Définir l'emplacement des poteaux conformément aux spécifications des plans techniques et aux dégagements nécessaires vis-à-vis des réseaux.

2. Enfoncement des poteaux / réalisation des fondations : Les poteaux en acier sont directement enfoncés dans un sol compact à l'aide de batteurs de pieux hydrauliques, ou ancrés sur des bases en béton dans les ponts et les murs de soutènement.

3. Montage des blocs d'espacement : Installer des blocs d'espacement en acier ou en matériau composite sur les poteaux. Les blocs d'espacement empêchent les roues des véhicules de s'accrocher aux poteaux lors d'un impact.

4. Assemblage des panneaux : Aligner les poutres de glissière dans le sens de la circulation (afin d'empêcher l'accrochage des bords des véhicules) et fixer les panneaux superposés à l'aide de boulons d'assemblage haute résistance.

5. Montage des extrémités et des raccordements : Fixer les extrémités résistantes aux chocs, les pièces de transition et les balises rétroréfléchissantes.

Liste de contrôle pour l'inspection qualité des glissières de sécurité autoroutières

Avant la réception du projet, les équipes de contrôle qualité doivent effectuer une inspection approfondie couvrant à la fois l'intégrité des matériaux et l'assemblage sur site :

• Épaisseur du revêtement de zinc : Utiliser une jauge numérique d'épaisseur de revêtement pour confirmer la conformité à la norme AASHTO M180 (généralement $ge 550text{ g/m}^2$ ou 75–80 microns).

• Épaisseur de l'acier de base : Mesurer l'épaisseur des parois des panneaux et des poteaux à l'aide de pieds à coulisse micrométriques.

• Profondeur et alignement des poteaux : Vérifier la profondeur d'enfoncement, la verticalité et la tolérance de l'espacement de centre à centre des poteaux.

• Boulonnage et serrage au couple : S'assurer que tous les boulons d'assemblage sont serrés aux couples spécifiés et que le sens du chevauchement correspond au sens de la circulation.

• Alignement des extrémités : Vérifier que les extrémités amortissant l'énergie sont installées strictement conformément au manuel du fabricant relatif aux essais de collision.

Quel est le prix d'une glissière de sécurité autoroutière ?

Le prix des glissières de sécurité autoroutières varie en fonction des fluctuations du marché de l'acier, des spécifications des panneaux et du volume de la commande. Les principaux facteurs de répartition des coûts comprennent :

• Classe de matériau : Les panneaux Thrie-Beam coûtent davantage par pied linéaire que les panneaux W-Beam standard en raison d'un volume d'acier supérieur.

• Épaisseur de l'acier (gauge) : L'acier plus épais de 10 gauges est vendu avec une prime par rapport à l'acier standard de 12 gauges.

• Épaisseur de galvanisation : Les revêtements de zinc renforcés ou les revêtements polymères secondaires augmentent le coût unitaire.

• Quincaillerie complète du système : Le budget global du projet doit inclure les poutres, les poteaux, les blocs d'espacement, les boulons d'assemblage, les réflecteurs et les extrémités spécialisées.

Fabricant ou fournisseur de glissières de sécurité autoroutières : quelle est la différence ?

Lors de l'approvisionnement en glissières pour des contrats de génie civil, il est essentiel de comprendre la distinction entre les fournisseurs pour garantir la qualité et maîtriser les coûts :

Comment choisir un fabricant de glissières de sécurité autoroutières ?

La sélection d'un partenaire de fabrication fiable garantit que vos produits de sécurité routière passent les inspections et résistent aux impacts réels :

1. Vérifier les certifications internationales : Vérifier que l'usine fonctionne selon un système de management de la qualité ISO 9001 et fabrique des produits certifiés conformes aux exigences AASHTO M180, EN 1317 ou MASH en matière d'essais de collision.

2. Contrôler l'approvisionnement en matières premières : S'assurer que l'usine utilise des bobines d'acier vierge provenant de sidérurgistes réputés, avec une traçabilité complète des matériaux.

3. Évaluer les installations de galvanisation : Les lignes internes de galvanisation à chaud garantissent un contrôle strict de l'uniformité et de la qualité d'adhérence du revêtement.

4. Demander les certificats d'essai en usine et des tests sur échantillons : Exiger systématiquement des rapports d'inspection par des organismes tiers (tels que SGS ou BV) ainsi que des échantillons physiques avant de passer des commandes de production en série.
