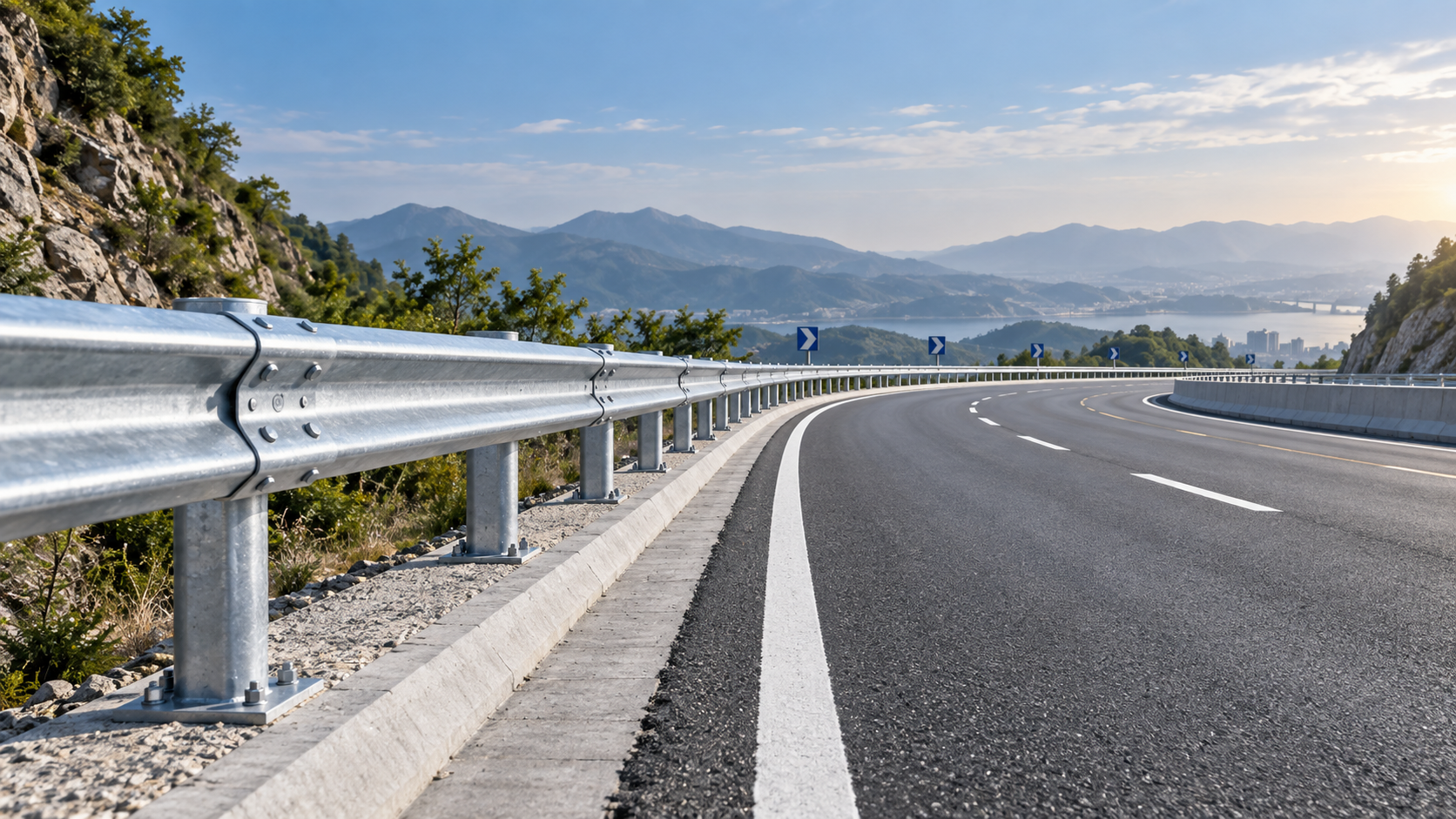

Une glissière de sécurité à profil W peut suivre une courbe horizontale à faible rayon, mais elle ne doit pas être considérée comme un tronçon rectiligne simplement cintré sur chantier. La géométrie de la lisse, l'implantation des poteaux, l'orientation des raccords, la configuration des extrémités et l'espace de déflexion disponible évoluent tous à mesure que le rayon diminue. Une courbe qui semble réalisable sur un plan peut entraîner des contraintes de pose, des lumières déformées, une hauteur de lisse irrégulière ou une configuration de système non testée dès le début des travaux.

La réponse pratique est donc conditionnelle : une glissière de sécurité à profil W peut être utilisée dans une courbe à faible rayon lorsque le système de retenue sélectionné dispose d'un détail documenté de pose en courbe, que la lisse est fabriquée ou formée pour le rayon requis et que l'ensemble complet reste conforme à la norme de sécurité routière applicable et aux plans du projet. Lorsque ces conditions ne sont pas réunies, forcer l'alignement de sections de lisse droites standard engendre des risques évitables en matière de retenue et de maintenance.

La courbure n'est pas seulement une question de fabrication

La lisse à profil W possède une flexibilité longitudinale suffisante pour s'adapter à des changements graduels d'alignement horizontal grâce aux raccords standard. Les courbes à faible rayon sont différentes. Lorsque le rayon requis diminue, le profil ondulé, les lumières de boulonnage, les recouvrements de raccords et les points de liaison entre la lisse et les poteaux sont soumis à des contraintes géométriques plus importantes. La question n'est pas de savoir si l'acier peut physiquement être cintré. Elle est de savoir si la barrière finie conserve la hauteur, la continuité, la rigidité et le comportement à l'impact prévus.

Une glissière de sécurité constitue un système plutôt qu'un composant isolé en acier. La lisse redirige un véhicule en collision en développant une tension sur sa longueur, tandis que les poteaux, les écarteurs, le support de sol et les raccords contrôlent le transfert de cette force. Le cintrage de la lisse modifie la géométrie initiale de ce système. Si un segment de lisse est mal cintré, la poutre peut se vriller, s'aplatir localement ou créer des contraintes irrégulières autour des trous de boulons. Si les poteaux sont installés sur une ligne de corde plutôt que sur la courbe réelle, la lisse peut être mise en place sous contrainte permanente. Ces conditions ne sont pas forcément visibles après l'installation, mais elles peuvent affecter la durabilité et la réaction en cas d'impact.

La décision doit donc commencer par le rayon réel de la courbe, les emplacements de transition, la vitesse de conception, le danger en bord de route, la longueur de la barrière, le niveau de retenue requis et la norme applicable dans la juridiction du projet. Affirmer qu'un fournisseur « peut cintrer une lisse à profil W » ne constitue pas une preuve suffisante que l'installation obtenue convient au système de retenue routier spécifié.

Ce qui rend une courbe « serrée » dans la conception d'une glissière de sécurité

Il n'existe pas de rayon universel en dessous duquel une glissière de sécurité à profil W devient automatiquement inadaptée. La courbure acceptable dépend du système testé ou approuvé, de la longueur de lisse, de la nuance et de l'épaisseur de l'acier, du type de poteau, de la conception des écarteurs et des détails de pose prescrits par l'autorité routière. Un rayon acceptable pour une configuration propriétaire ou approuvée par une autorité peut être en dehors de la plage autorisée pour une autre.

Du point de vue des achats et du contrôle de projet, une courbe doit être considérée comme critique lorsqu'une ou plusieurs des conditions suivantes s'appliquent :

• L'alignement impose de forcer visiblement les sections de lisse pendant l'installation.
• Les trous de raccord standard ne s'alignent plus naturellement sans alésage, modification des lumières ou tension excessive des boulons.
• L'entraxe des poteaux doit être modifié par rapport à la disposition approuvée uniquement pour que la lisse suive le tracé.
• La lisse s'approche d'un parapet de pont, d'une barrière rigide, d'une extrémité, d'un portail, d'un accès ou d'un ouvrage de drainage dans la section courbe.
• L'espace disponible derrière la barrière est réduit par la courbe, la pente, un obstacle ou une structure adjacente.
• La section courbe crée un court segment entre deux types de barrières différents ou entre une barrière et un dispositif d'extrémité.

Il ne s'agit pas de simples inconvénients de pose. Ils indiquent que la barrière doit être examinée comme une condition d'implantation particulière plutôt que commandée comme un produit droit standard.

Les lisses cintrées en atelier sont généralement plus contrôlables que le cintrage forcé sur chantier

Pour les rayons exigeants, les sections à profil W cintrées en atelier offrent un résultat plus prévisible que le cintrage de lisses standard pendant l'installation. Un formage contrôlé peut être adapté à un rayon et à un sens spécifiés tout en maintenant une cohérence dimensionnelle sur l'ensemble d'un lot. Il permet également une inspection avant livraison afin de vérifier les déformations, les dommages à la galvanisation, les vrillages non intentionnels et l'alignement des trous de boulons.

L'ajustement sur chantier conserve son utilité pour des corrections légères d'alignement, mais ne doit pas devenir la méthode permettant de réaliser une courbe prévue à faible rayon. Un cintrage non contrôlé peut entraîner plusieurs problèmes :

• déformation locale du profil W, réduisant la forme de section prévue ;
• dommages au revêtement de zinc ou aux systèmes de peinture, augmentant l'exposition à la corrosion ;
• désalignement des raccords, affectant la continuité de la lisse et l'engagement des boulons ;
• variation de la hauteur de lisse lorsque la poutre se vrille dans la courbe ;
• recul irrégulier par rapport au bord de chaussée ou au danger à protéger.

La spécification de fabrication doit indiquer le rayon d'axe requis, le sens de cintrage concave ou convexe, la longueur de section de lisse, le schéma de perçage, l'exigence de galvanisation ou de revêtement, ainsi que les tolérances dimensionnelles autorisées. Le fournisseur doit également confirmer si le cintrage intervient avant ou après la galvanisation et comment l'intégrité du revêtement est protégée. Cela est particulièrement pertinent dans les zones côtières, industrielles ou à forte humidité, où un dommage sur un bord cintré ou un trou de boulon peut devenir un problème de maintenance à long terme.

L'entraxe des poteaux ne peut pas être modifié sans précaution

Une erreur fréquente consiste à réduire ou à faire varier l'entraxe des poteaux dans une courbe simplement parce que cela facilite l'ajustement de la lisse. Un entraxe plus rapproché peut sembler prudent, mais il modifie la rigidité du système et peut altérer son comportement en déflexion. Un entraxe plus grand peut réduire l'utilisation de matériaux ou simplifier la pose, mais il peut affaiblir le support là où la lisse en a le plus besoin. Aucun de ces ajustements ne doit être réalisé sans confirmation qu'il est autorisé par la conception approuvée.

Les emplacements des poteaux doivent être définis à partir de l'alignement conçu de la glissière de sécurité, et non improvisés après l'arrivée de la lisse. Dans une courbe, cela exige normalement un contrôle topographique rigoureux et une attention particulière à la relation entre la face de la lisse, le bord de chaussée, la largeur de l'accotement et l'objet protégé. Les poteaux doivent aussi être adaptés aux conditions du sol. La roche, les réseaux enterrés, les ouvrages de soutènement, les conduites de drainage et les remblais compactés peuvent affecter l'ancrage et la résistance des poteaux. Une lisse parfaitement cintrée ne compense pas un support de poteaux insuffisant.

La hauteur de la lisse mérite une attention égale. Des changements de profil en long se produisent souvent près des courbes horizontales, notamment au niveau des bretelles, des accès de ponts, des intersections et des transitions de terrain. Mesurer la hauteur uniquement à certains poteaux peut ne pas révéler une montée ou une descente progressive entre les supports. La hauteur finale doit être contrôlée le long de la ligne de lisse en utilisant le plan de référence spécifié par le projet, car un point bas peut augmenter le risque de passage sous la glissière, tandis qu'un point excessivement haut peut affecter l'interaction avec le véhicule.

Les raccords et l'orientation de la lisse sont plus importants dans les courbes

Les raccords de lisse à profil W ne sont pas de simples joints visuels interchangeables. Leur sens de recouvrement, leur disposition de boulonnage et leur position par rapport à la circulation font partie de la conception du système. Sur un alignement courbe, une orientation incorrecte peut créer un bord exposé ou un point d'accrochage pour un véhicule en sortie de route. Les raccords doivent suivre le sens de circulation approuvé et le détail de pose du fabricant, y compris le type de boulon, les exigences de couple lorsqu'elles sont spécifiées et l'utilisation de toutes les fixations requises.

Le cintrage augmente également l'importance du maintien d'un contact constant entre la lisse, l'écarteur et le poteau. L'objectif de l'écarteur n'est pas simplement de créer un espace. Il contribue à maintenir la position de la lisse et réduit le risque qu'une roue ou la carrosserie d'un véhicule heurte directement le poteau. Si la lisse est tirée latéralement pour adapter une courbe, les écarteurs peuvent pivoter ou reposer de manière inégale, produisant une installation qui semble complète mais qui ne correspond plus à la géométrie prévue.

Lorsque l'implantation comprend une transition vers une lisse de pont, une barrière en béton ou un autre élément rigide, la section courbe doit être évaluée avec une prudence particulière. Les transitions gèrent le passage d'un système flexible à un système beaucoup plus rigide. Associer ce changement de rigidité à une courbe horizontale de faible rayon peut concentrer les sollicitations sur une longueur limitée de lisse. L'implantation peut nécessiter une transition plus longue, une ligne de barrière révisée ou un autre système approuvé plutôt qu'un cintrage plus prononcé.

La performance de retenue dépend de plus que de la capacité de la lisse à suivre une courbe

Les barrières de sécurité routière sont évaluées selon des cadres définis d'essais de collision et d'acceptation, tels que MASH aux États-Unis ou EN 1317 sur de nombreux autres marchés. Ces cadres évaluent des systèmes de barrières complets dans des configurations spécifiques. Le certificat matière d'un fournisseur, le relevé de galvanisation ou le contrôle dimensionnel ne démontrent pas à eux seuls qu'une installation courbe sur mesure offre les mêmes performances qu'une configuration droite testée.

Cela ne signifie pas que chaque installation courbe nécessite un nouvel essai de collision grandeur nature. Cela signifie que le concepteur et l'autorité d'approbation doivent déterminer si le rayon proposé, l'entraxe des poteaux, la géométrie de la lisse, la configuration des extrémités et le détail de transition s'inscrivent dans un domaine de conception accepté. L'autorité responsable de la conception doit résoudre les écarts avant la fabrication, et non après la livraison des lisses sur site.

Pour les projets se référant à un plan standard existant, la question essentielle est de savoir si le plan autorise expressément le rayon requis et la configuration de pose. Si tel est le cas, la fabrication et la construction doivent suivre exactement ce détail. Sinon, le projet nécessite une modification conçue par ingénierie ou un système de barrière dont l'adéquation à cette condition est documentée. Considérer l'absence de restriction comme une approbation constitue une mauvaise décision en matière de risque.

L'espace de déflexion devient souvent la véritable contrainte

Une glissière de sécurité courbe est fréquemment installée parce que la chaussée est proche d'un danger fixe : tête de ponceau, pente raide, appui de pont, mur de soutènement, structure de réseau ou fondation de panneau routier. Pourtant, plus la courbe est serrée, plus la barrière risque d'être placée dans un couloir contraint. La largeur de fonctionnement et la déflexion dynamique deviennent alors centrales dans la décision de sélection.

Lors d'un impact, un système flexible à profil W se déplace latéralement. Si le dégagement derrière la lisse est insuffisant, le véhicule, la lisse ou les poteaux peuvent entrer en contact avec le danger que la barrière devait protéger. Rapprocher la barrière du danger ne résout pas ce problème ; cela peut encore réduire la distance de déflexion disponible. La réponse appropriée peut consister à modifier le décalage de la barrière, à prolonger la longueur nécessaire, à choisir un système approuvé plus rigide, à modifier le danger ou à adopter un autre traitement routier.

La courbe affecte également la longueur nécessaire. Sur une route droite, la barrière peut souvent être alignée parallèlement au danger. Dans un virage, la trajectoire de sortie d'un véhicule et la ligne de protection de la barrière peuvent ne pas être évidentes à partir d'une simple vue en plan. Les extrémités amont et aval doivent être évaluées par rapport aux trajectoires probables des véhicules, et non uniquement au point où commence l'obstacle physique.

Les extrémités ne doivent pas être considérées comme des prolongements cintrables

Les dispositifs d'extrémité et les configurations d'ancrage sont très sensibles à leur configuration. Ils sont conçus pour développer la tension de la lisse, absorber l'énergie, rediriger les véhicules ou permettre un comportement frontal contrôlé selon le système. Placer une extrémité dans une courbe à faible rayon, modifier son évasement ou changer son alignement pour l'adapter à un site contraint peut invalider le détail de pose prévu.

Lorsqu'une section de glissière courbe se termine près d'une jonction, d'une voie d'accès, d'une ouverture de terre-plein central ou d'un accès de pont, l'implantation doit d'abord être définie autour de l'extrémité. La ligne de lisse peut ensuite être conçue pour atteindre cette extrémité au moyen d'une géométrie approuvée. Commencer par le tracé de lisse courbe souhaité et forcer l'extrémité dans l'espace restant inverse la logique de sécurité.

Des composants spéciaux ne peuvent être envisagés que lorsqu'ils appartiennent à un assemblage approuvé. Par exemple,Tampons en acier à ressort peuvent jouer un rôle dans certains assemblages en acier conçus par ingénierie ou certaines configurations d'accessoires, mais ils ne doivent jamais être présumés améliorer une courbe de glissière simplement parce qu'ils ajoutent de la flexibilité ou absorbent de l'énergie. Tout accessoire qui modifie le transfert de charge, le déplacement de la lisse ou le comportement de l'extrémité nécessite une confirmation au regard de la conception du système.

Exigences à prévoir avant de lancer une commande de glissière courbe

Le contrôle le plus efficace consiste à résoudre la courbe comme une condition d'ingénierie documentée avant l'achat. Le dossier de commande doit inclure les informations de plan et de profil, le rayon exact, les coordonnées de la ligne de lisse lorsqu'elles sont disponibles, le plan d'implantation des poteaux, le décalage de la barrière, le sens des raccords, les détails des extrémités et des transitions, les exigences de revêtement et la norme d'acceptation applicable. Un plan de fabrication doit indiquer le sens de courbure et identifier clairement chaque pièce de lisse non standard afin d'éviter toute inversion lors de l'installation.

Il est également judicieux d'exiger la traçabilité de l'acier et du revêtement de protection, un contrôle dimensionnel des sections courbes et une séquence de pose pratique. La séquence est importante, car des lisses installées dans le mauvais ordre peuvent figer des erreurs d'alignement difficiles à corriger près d'une extrémité ou d'une transition. L'emballage de livraison doit protéger les pièces courbes contre les dommages dus à l'empilage et permettre aux équipes sur site d'identifier facilement l'emplacement de pose prévu.

Pour le décideur, la distinction essentielle est simple : payer pour une fabrication courbe correctement conçue et une implantation maîtrisée n'est pas une amélioration esthétique. C'est un moyen d'éviter une barrière qui s'adapte visuellement à la route, mais s'écarte de la géométrie et du comportement du système dont dépend sa fonction de sécurité. Une glissière de sécurité à profil W peut suivre une courbe horizontale à faible rayon, mais seulement lorsque la courbe est traitée comme une partie intégrante de la conception de la barrière, et non comme un ajustement sur chantier après l'achèvement de la conception.
