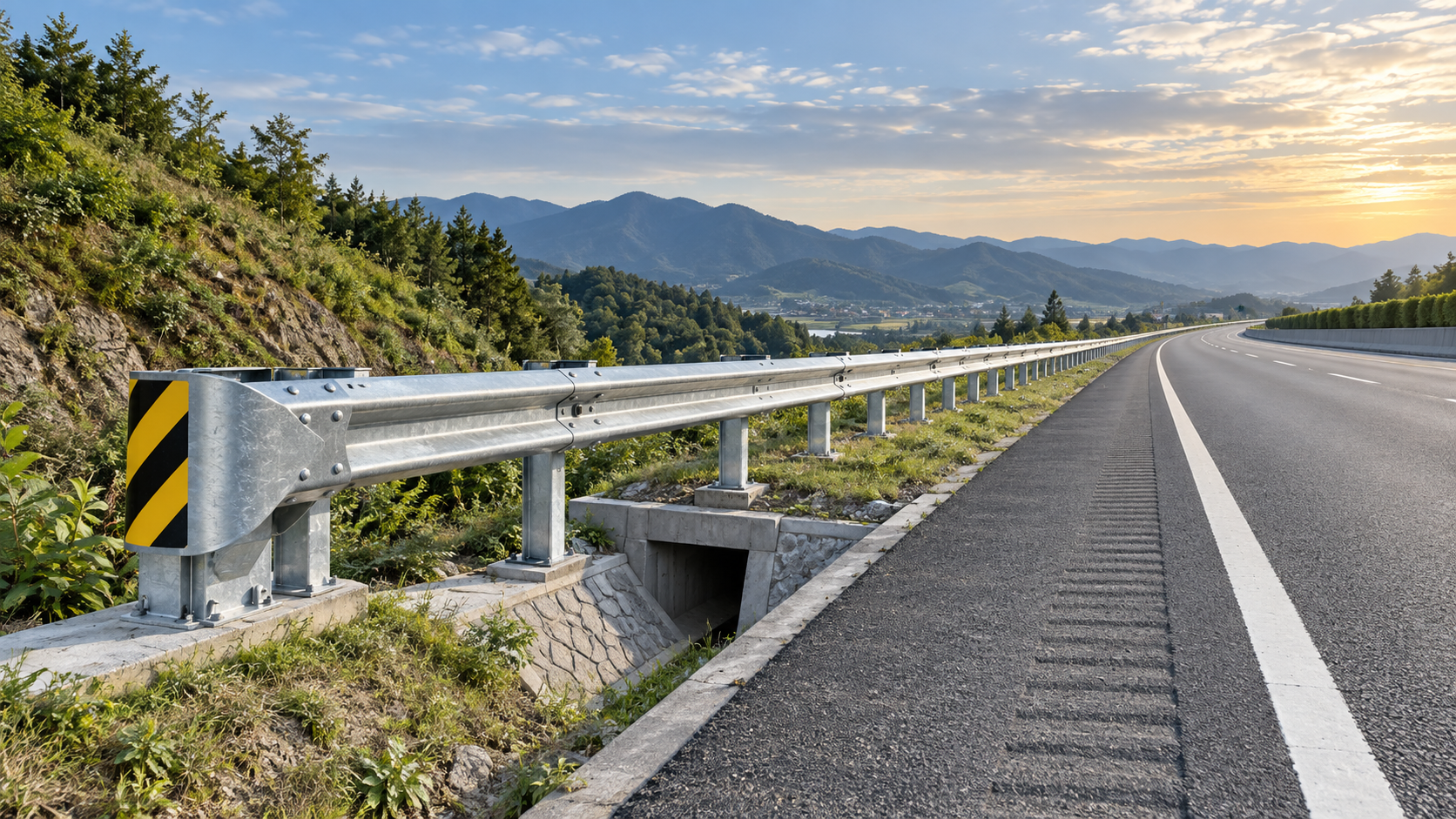

Un terminal trop court, trop proche d'un danger ou installé en dehors de sa configuration testée peut laisser une zone routière exposée, même lorsque le tronçon de glissière de sécurité à profil W semble lui-même correct. Cela devient souvent visible lors d'une revue de conception ou d'une inspection sur site : la glissière protège un ponceau, une rupture de pente, un obstacle fixe ou une approche de pont, mais le terminal commence avant que la longueur de protection requise ne soit atteinte.

En pratique, la longueur du terminal doit être sélectionnée comme partie intégrante d'unsystème de glissière testé et d'un calcul vérifié de la longueur de protection nécessaire. Elle ne doit pas être choisie simplement parce qu'un terminal plus court s'adapte à l'espace disponible. Commencez par localiser le danger, définir la partie du danger qui doit être protégée, vérifier la distance d'approche et le nivellement disponibles, puis sélectionner une configuration de terminal approuvée pour le système de glissière à profil W prévu, la disposition des poteaux, la hauteur de la lisse et les conditions d'installation.

Distinguer la longueur du terminal de la longueur de protection nécessaire

Ces deux dimensions sont liées, mais elles répondent à des problèmes différents. La longueur de protection nécessaire correspond à la section de barrière requise pour empêcher un véhicule d'atteindre le danger. La longueur du terminal est la distance nécessaire pour que le dispositif d'extrémité fonctionne comme prévu lorsqu'il est heurté depuis une direction d'approche.

Une ligne de glissière peut ne pas remplir son rôle de sécurité de deux façons opposées. Si la longueur de protection nécessaire est trop courte, un véhicule peut passer derrière la glissière et atteindre le danger. Si le terminal est raccourci ou déplacé sans vérifier sa configuration testée, le dispositif d'extrémité peut ne pas gérer l'énergie d'impact ni rediriger un véhicule comme prévu. Un plan montrant un danger, un tronçon de glissière et un point d'extrémité sans identifier clairement ces deux dimensions doit être examiné avant la fabrication ou l'installation.

Pour chaque direction d'approche, identifiez :

• la face, le bord ou la zone du danger nécessitant une protection ;
• la trajectoire attendue du véhicule par rapport à la chaussée et à l'accotement ;
• le point à partir duquel un véhicule pourrait raisonnablement circuler derrière la barrière ;
• le début et la fin de la zone de protection requise ;
• le modèle du terminal et sa longueur totale testée ;
• les détails de transition là où le terminal rejoint le tronçon de glissière standard.

Sur les routes à chaussées séparées, les bretelles, les courbes et les voies à double sens, cette évaluation peut devoir être réalisée depuis plusieurs directions de circulation. Une configuration de terminal acceptable pour une approche à sens unique peut ne pas protéger le trafic arrivant dans le sens inverse.

Commencer par le danger, et non par l'espace disponible

Une zone routière contrainte incite fréquemment à sélectionner le terminal disponible le plus court. La séquence la plus fiable consiste d'abord à évaluer le danger et sa position, puis à déterminer si le site peut accueillir un dispositif d'extrémité conforme. Si l'espace est insuffisant, il peut être nécessaire de prolonger la glissière, de déplacer le terminal, de modifier le nivellement routier, de supprimer ou modifier le danger, ou d'utiliser un autre dispositif approuvé adapté aux contraintes du site.

Le type de danger influe sur le degré de prudence à appliquer lors de l'évaluation de la configuration. Des obstacles fixes tels que les extrémités de parapets de pont, les supports de panneaux non conçus pour être fusibles, les structures de réseaux publics, les têtes de drainage, les murs de soutènement et les grands arbres peuvent créer des risques d'impact concentrés. Les remblais abrupts, dénivelés, plans d'eau ou géométries de fossés brusques peuvent nécessiter une protection sur une zone plus étendue, car la trajectoire du véhicule est moins prévisible après sa sortie de la voie de circulation.

Vérifiez également le décalage latéral entre le danger et la glissière. Une barrière placée trop loin du danger peut permettre une déformation excessive ou un déplacement du véhicule avant que le danger ne soit évité. Une barrière placée trop près peut créer des difficultés d'installation, empêcher l'ancrage correct des poteaux ou ne laisser aucune zone de récupération praticable. La sélection du terminal ne peut pas corriger une relation inadéquate entre la barrière et le danger.

Conditions influençant la sélection de la longueur du terminal

Vitesse d'approche et exposition au trafic

Des vitesses d'exploitation plus élevées exigent généralement une plus grande attention aux performances du terminal, à la distance d'arrêt disponible et aux conséquences d'un choc frontal. Le volume de trafic, la composition du parc de véhicules, le tracé routier et la probabilité que des véhicules en perte de contrôle quittent la chaussée influent tous sur l'évaluation de l'exposition. Le terminal sélectionné doit correspondre aux exigences applicables au projet ainsi qu'au niveau d'essai ou aux critères de performance approuvés pour cette route.

Ne supposez pas qu'un terminal utilisé avec succès sur une voie d'accès à faible vitesse peut être transféré sans modification sur une route principale à vitesse plus élevée. Son adéquation dépend de l'ensemble du système approuvé, et pas seulement de la forme visible de sa lisse.

Tracé routier et orientation du terminal

Les courbes horizontales, les accotements en biseau, les intersections, les accès privés et les transitions de voies peuvent modifier l'angle d'impact probable. Un terminal placé à l'extérieur d'une courbe peut être exposé à des trajectoires de sortie différentes de celles d'un terminal situé sur une section droite. La ligne de glissière doit respecter la géométrie approuvée du dispositif d'extrémité sélectionné. Les ajustements réalisés sur le terrain pour éviter un drain, une clôture ou un repère de réseau peuvent modifier involontairement l'évasement, la hauteur de la lisse, l'espacement des poteaux ou l'alignement de l'ancrage.

Lorsqu'une configuration évasée est autorisée, le taux d'évasement doit rester dans les limites de la conception du terminal et des critères du projet. Un évasement n'est pas automatiquement plus sûr parce qu'il éloigne le terminal de la circulation ; un évasement excessif ou non approuvé peut affecter le comportement à l'impact et créer un angle d'approche indésirable.

Conditions de remblai et de sol

Le sol autour d'un terminal fait partie de l'installation et ne constitue pas un simple détail d'aménagement secondaire. Les pentes, bordures, fossés, accotements meubles, l'érosion, les exutoires de drainage et le nivellement irrégulier peuvent modifier les conditions d'approche du véhicule et compromettre le support des poteaux. Vérifiez si le terminal se situe dans une zone de récupération et si la surface routière est suffisamment stable pour maintenir sa géométrie prévue.

Les fondations des poteaux nécessitent une attention particulière lorsque le drainage provoque une saturation, lorsque le remblai est mal compacté ou lorsque la roche empêche l'ancrage requis. Le remplacement de la longueur des poteaux, la réduction de leur profondeur d'ancrage ou la découpe des poteaux autour d'obstacles souterrains ne doivent pas être considérés comme des corrections de chantier ordinaires. De telles modifications peuvent modifier la réponse du système et nécessitent une confirmation de conception.

Vérifier la configuration testée du terminal

Les terminaux de glissière de sécurité à profil W sont des systèmes assemblés. Leurs performances dépendent de l'interaction entre les sections de lisse, les équipements d'extrémité, les poteaux, le support du sol, la hauteur de la lisse, les entretoises ou composants absorbeurs d'énergie, les emplacements des boulons, les détails d'ancrage et l'espacement. Une longueur de terminal indiquée dans un catalogue fournisseur n'a de sens que si les composants associés et la géométrie d'installation sont conservés.

Le contrôle qualité doit comparer les plans d'installation, la nomenclature, les instructions du fabricant du terminal et les exigences applicables de l'autorité routière avant le début des travaux. Lors de l'inspection, vérifiez le système installé plutôt que de mesurer uniquement la longueur totale de la lisse. Un terminal peut avoir la longueur totale correcte tout en restant non conforme parce qu'un poteau critique est mal positionné, qu'un schéma de boulonnage diffère, que la lisse est montée à une mauvaise hauteur ou qu'un composant absorbeur d'énergie requis est absent.

Une séquence de vérification réalisable avant l'envoi sur site

1. Marquer les limites du danger. Définissez la zone qui ne doit pas pouvoir être atteinte par un véhicule en perte de contrôle, y compris la face amont ou le bord d'attaque le plus exposé au trafic.
2. Établir le tronçon de protection. Déterminez la longueur de protection nécessaire à partir de la géométrie routière, de la direction d'approche, du décalage et de la trajectoire de sortie anticipée selon la méthode de conception applicable au projet.
3. Sélectionner la famille de dispositifs d'extrémité. Choisissez un terminal adapté aux conditions routières et compatible avec le système à profil W spécifié.
4. Réserver son enveloppe d'installation complète. Incluez la longueur du terminal, les emplacements des poteaux, la zone de nivellement, l'accès pour l'installation et tout espace libre requis autour du dispositif.
5. Vérifier la transition. Confirmez la continuité de la lisse, la hauteur, l'orientation des éclisses, les changements d'espacement des poteaux et les détails de raccordement entre le terminal et le tronçon de glissière standard.
6. Examiner rapidement les conflits sur site. Les conduites de drainage, couloirs de réseaux, roches, limites de revêtement, bordures et changements de pente doivent être résolus avant l'enfoncement des poteaux ou la préparation des fondations.
7. Inspecter par rapport aux détails approuvés. Consignez la hauteur de la lisse, les positions des poteaux, les dimensions du terminal, les équipements, l'état de galvanisation et le nivellement environnant avant l'acceptation.

Les détails de support peuvent influencer la décision concernant le terminal

Lorsque les plans approuvés exigent des poteaux montés sur embase ou spécialement configurés, le composant de support doit transférer les charges sans permettre un mouvement significatif de la ligne de barrière. Uneplaque de base pour poteau en U peut être spécifiée pour les systèmes de glissières routières lorsque la conception prévoit un support vertical et un transfert de charge via un raccordement de fondation approprié. Les configurations disponibles de type C, U, Z et H doivent être sélectionnées uniquement pour correspondre au détail approuvé des poteaux et des fondations.

L'espacement est également important au-delà du terminal lui-même. L'espacement standard des poteaux peut être de 4 mètres, tandis que des emplacements critiques peuvent nécessiter un espacement de 2 mètres conformément à la conception applicable. La galvanisation à chaud favorise la résistance à la corrosion dans les environnements routiers exposés, mais elle ne compense pas un espacement incorrect, une capacité de fondation insuffisante ou une configuration de terminal modifiée. Lorsqu'un diamètre, une épaisseur de paroi ou une longueur de poteau non standard est exigé par les conditions du site, la modification doit rester conforme au détail du système conçu.

Constats d'installation devant déclencher une nouvelle vérification

Plusieurs conditions sur le terrain nécessitent une attention immédiate, car elles peuvent invalider une sélection de terminal par ailleurs raisonnable. Il s'agit notamment d'un terminal se terminant à côté d'une pente abrupte, d'un poteau installé dans un remblai meuble, d'une ligne de lisse déplacée vers la circulation pour éviter un obstacle, d'eau stagnante autour des poteaux du terminal ou d'un nez de terminal situé hors de la zone dégagée prévue. Les dommages dus à la manutention, les sections de lisse déformées, les capuchons manquants et la perte de revêtement dans les zones coupées ou percées doivent également être traités avant la remise.

Un terminal raccourci ne doit jamais être accepté simplement parce que la lisse atteint encore le danger. De même, prolonger un terminal avec une lisse supplémentaire ne crée pas automatiquement une configuration conforme. La question déterminante est de savoir si le dispositif d'extrémité installé, ses conditions de support et son raccordement à la glissière de sécurité à profil W restent conformes à la conception approuvée et aux performances de sécurité routière requises.

Lorsque le site ne peut pas maintenir la géométrie requise du terminal, le support des poteaux, le nivellement ou la longueur de protection nécessaire, interrompez l'installation et obtenez une configuration approuvée révisée. Cette décision est généralement moins perturbatrice avant le perçage final, la réparation de galvanisation ou l'installation des poteaux qu'après l'acceptation de la barrière routière pour sa mise en service.
