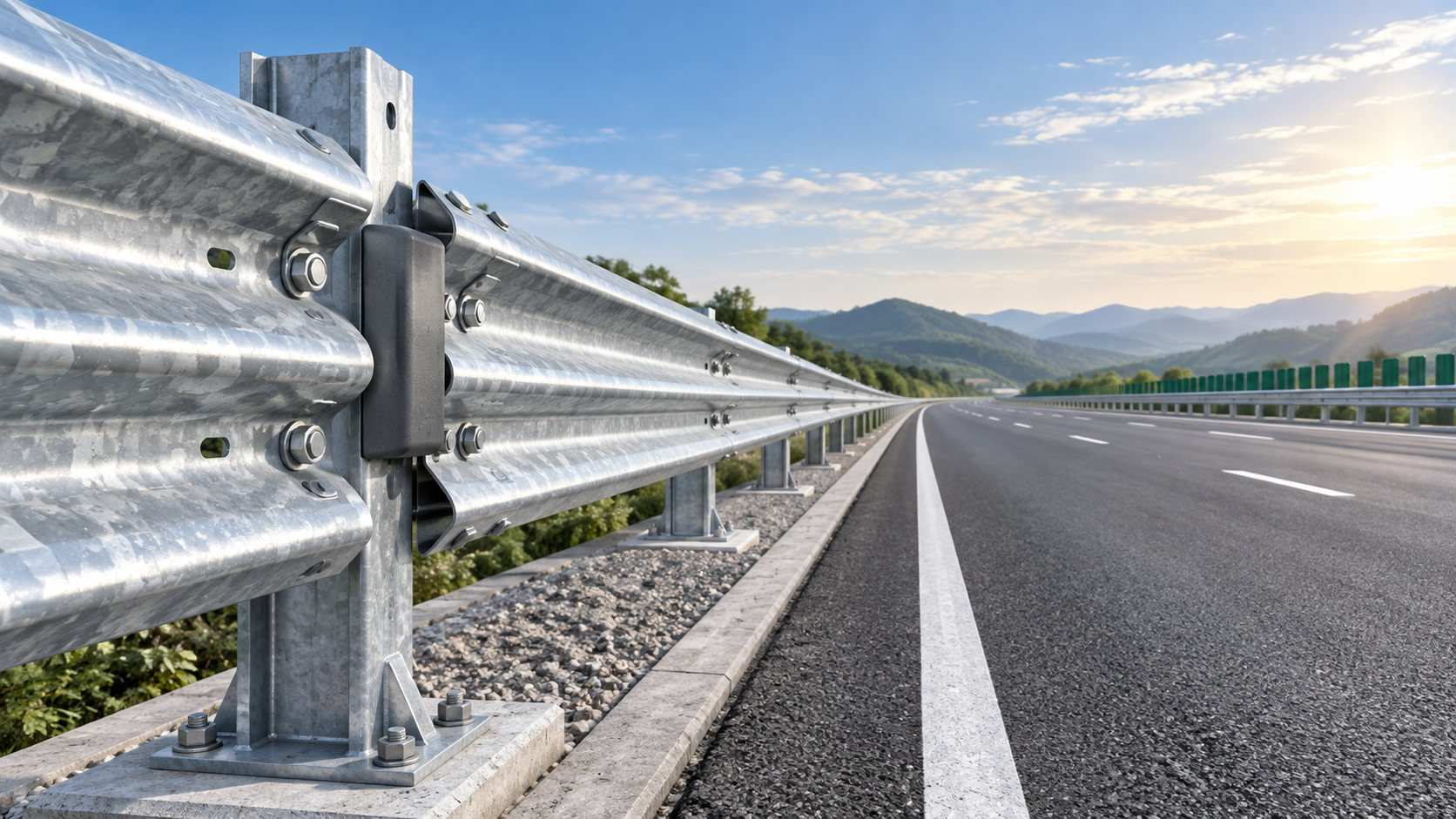

Un système de barrière de sécurité routière peut-il être modernisé sans nouvelles fondations ?

Il est souvent possible de moderniser un système de barrière de sécurité routière sans installer de nouvelles fondations, mais il ne s'agit jamais simplement de remplacer un ancien rail par un modèle plus lourd. Les poteaux existants, le support en sol ou en béton, la géométrie du rail, les sections terminales et les détails de raccordement fonctionnent ensemble lors d'un impact. La modification d'un seul composant peut changer le comportement de l'ensemble de l'installation.

Pour les exploitants routiers, les entrepreneurs et les propriétaires d'infrastructures, l'intérêt est évident : conserver des fondations utilisables peut réduire les travaux d'excavation, les fermetures de voies, le temps consacré à la gestion du trafic et les perturbations des couloirs de drainage ou de réseaux adjacents. Toutefois, ces économies ne sont réelles que si le support conservé peut supporter en toute sécurité les charges requises par la conception de la barrière modernisée et si le système achevé satisfait aux exigences applicables du projet et des autorités locales.

La question pratique n'est pas seulement : « Les fondations peuvent-elles rester ? » Elle est : « Le dispositif de support existant peut-il continuer à faire partie d'un système testé ou correctement conçu après la modernisation ? » Cette distinction doit guider la décision.

Quand une modernisation sans nouvelles fondations peut être réalisable

Une modernisation est plus susceptible d'être réalisable lorsque l'amélioration conserve le même concept de barrière de base : par exemple, le remplacement de sections de rail et de connecteurs corrodés, l'amélioration de la géométrie des écarteurs, le renouvellement de poteaux de conception équivalente ou l'adaptation d'un système dans les limites de charge de son support existant. Les poteaux battus existants peuvent également être conservés lorsqu'une inspection confirme que leur profondeur, l'état de leur section, leur alignement et le terrain environnant restent adaptés.

Certains projets routiers n'utilisent pas du tout de fondations conventionnelles sous le niveau du sol. Une barrière peut être fixée à un tablier de pont, à un mur de soutènement, à un parapet en béton ou à un autre élément structurel. Dans ces cas, la décision dépend de la disposition des ancrages, des distances aux bords, des armatures, de l'état du substrat et de la capacité structurelle de l'élément porteur. La réutilisation d'ancrages sans vérification peut être risquée, notamment en présence de corrosion, de fissures, d'impacts antérieurs ou d'infiltration d'eau.

Il existe également des situations dans lesquelles un nouveau profil de barrière peut être installé en utilisant les emplacements de poteaux existants, évitant ainsi une reconstruction complète. Cela peut être intéressant sur des accès urbains contraints, des sections de terre-plein central ou des projets d'entretien où les réseaux enterrés rendent l'excavation difficile. Toutefois, la seule correspondance des emplacements de poteaux ne démontre pas la compatibilité. L'espacement, la hauteur du rail, les écarteurs, les boulons, les terminaux et les détails de transition doivent être évalués comme un système.

Les conditions à vérifier avant la réutilisation

Une décision de modernisation fiable repose d'abord sur des preuves relevées sur site plutôt que sur des hypothèses fondées uniquement sur les plans. Les installations anciennes diffèrent souvent de leurs documents d'origine en raison de réparations, de travaux de réfection de chaussée, d'élargissements, de modifications du drainage ou de chocs de véhicules. Un relevé de terrain doit établir ce qui est réellement en place.

• Le type de poteau, sa section, l'état de son scellement, sa verticalité ainsi que toute corrosion ou déformation visible.
• L'espacement réel des poteaux, la hauteur du rail, les décalages et la continuité de la ligne de barrière.
• L'état du sol, y compris l'érosion, les accotements meubles, les changements de pente, les exutoires de drainage et les signes d'affouillement.
• L'état des boulons, des joints d'éclissage, des écarteurs, des sections terminales et des transitions vers les ponts ou les structures rigides.
• La question de savoir si les exigences prévues en matière de retenue et de performance à l'impact diffèrent de celles de l'installation existante.

Le dernier point est souvent déterminant. Si une modernisation est envisagée parce que la composition du trafic a changé, que les vitesses ont augmenté ou que le risque en bord de route est plus important qu'auparavant, les performances requises peuvent dépasser ce que l'ancien dispositif de support a été conçu pour offrir. Dans cette situation, il peut encore être possible de conserver les fondations, mais uniquement avec une solution technique documentée ou une configuration de système compatible.

Pourquoi les poteaux et le sol comptent plus qu'il n'y paraît

Dans une glissière de sécurité en acier, le rail est l'élément visible, mais les poteaux et l'état de leur support déterminent une grande partie de la réponse du système. Ils assurent le support vertical, transmettent les charges aux fondations ou au sol et contribuent à empêcher un déplacement ou un renversement excessif lors d'un impact. Un rail qui paraît plus résistant à lui seul peut produire un résultat indésirable si les poteaux de support, les ancrages ou le sol ne peuvent pas réagir comme prévu.

L'espacement des poteaux est un exemple utile. Un espacement de 4 mètres peut être utilisé dans une configuration standard, tandis que les emplacements critiques peuvent nécessiter un espacement de 2 mètres. Cela ne signifie pas que l'espacement peut être modifié librement pour résoudre n'importe quel problème sur site. Réduire la distance entre les poteaux peut affecter la rigidité, la déflexion, le temps d'installation et la compatibilité avec la conception de barrière retenue. Cela doit être coordonné avec la base de conception applicable plutôt que traité comme un ajustement effectué sur site.

Pour les projets nécessitant des poteaux de remplacement ou une géométrie adaptée,Poteaux en C peuvent être spécifiés avec des blocs absorbeurs d'énergie et des connecteurs boulonnés compatibles. Des profils de type C, U, Z et H peuvent être envisagés selon la configuration existante et le cheminement de charge requis. L'intérêt réel de la personnalisation n'est pas esthétique ; il réside dans la capacité à répondre aux contraintes réelles du site tout en préservant un assemblage de barrière cohérent.

Solutions courantes de modernisation — et leurs limites

Le renouvellement des composants est généralement l'option la moins perturbatrice. Il peut inclure de nouvelles poutres de rail, éclisses, boulons, réflecteurs, écarteurs ou certains poteaux tout en conservant des fondations en bon état. Il n'est approprié que lorsque la configuration d'origine reste adaptée et que la détérioration est localisée plutôt que généralisée.

Le remplacement poteau par poteau peut fonctionner lorsque les poteaux endommagés ou corrodés sont retirés et que des sections de remplacement sont installées aux mêmes positions. La difficulté consiste à éviter d'endommager le sol environnant et à garantir que le poteau de remplacement bénéficie d'un support adéquat. Si le scellement d'origine est compromis par un sol meuble, des vides, des impacts répétés ou l'érosion due au drainage, la simple installation d'une nouvelle section en acier peut ne pas restaurer le comportement prévu.

Les solutions par adaptateurs ou consoles sont parfois envisagées lorsque la hauteur du rail ou la géométrie des composants doit changer. Elles peuvent être utiles, notamment autour de contraintes fixes sur le site, mais ne doivent pas être improvisées. Chaque console ajoutée modifie le transfert de charge et peut introduire de nouvelles forces excentrées, des sollicitations accrues sur les boulons ou des interfaces de corrosion.

Les barrières superposées ou complémentaires peuvent être envisagées lorsque la barrière existante ne peut pas répondre seule aux besoins révisés. Cette approche peut éviter de perturber les anciennes fondations à certains endroits, mais la largeur de fonctionnement disponible, la déflexion de la barrière, l'accès au drainage et la géométrie de la zone dégagée doivent toujours faire l'objet d'un examen attentif.

Ne laissez pas la corrosion devenir une question de fondations

Une barrière peut sembler utilisable depuis le côté circulation tout en perdant de l'épaisseur de section près du niveau du sol, au niveau des trous de boulons ou derrière les débris accumulés. Cela est particulièrement pertinent sur les routes exposées à l'humidité, aux agents de déverglaçage, à l'air marin ou à une végétation persistante. Un simple nettoyage de surface ne constitue pas une base suffisante pour décider qu'un poteau peut être conservé.

Lorsque des composants doivent être remplacés, la qualité de fabrication et la protection contre la corrosion doivent correspondre à l'environnement du projet. Un processus de fabrication contrôlé peut comprendre le perçage, le pliage, l'élimination de la rouille, le grenaillage lorsque spécifié, les essais non destructifs lorsque requis, la galvanisation et la peinture. Les surfaces de poteaux galvanisées à chaud sont couramment choisies pour leur résistance à la corrosion extérieure à long terme, mais le traitement final doit néanmoins être conforme aux spécifications du projet et aux conditions d'exposition.

Une meilleure séquence d'approvisionnement et d'ingénierie

Avant de demander des prix pour une modernisation, rassemblez les informations qui déterminent si la réutilisation des fondations est réaliste : les plans de récolement s'ils sont disponibles, un relevé de site mesuré, des photographies des dommages et de la corrosion, la géométrie routière, la longueur de la barrière, les détails des terminaux et des transitions, les conditions prévues relatives aux véhicules et aux risques, ainsi que toute exigence des autorités. Cela évite de recevoir un devis pour des composants qui se révéleraient ultérieurement incompatibles avec le site.

Les fournisseurs les plus fiables peuvent travailler à partir d'un plan approuvé ou des dessins du client et coordonner l'assistance à la conception, les exigences de fabrication et d'installation. Pour les sites non standard, la capacité de produire des poteaux et composants en acier sur mesure n'a de valeur que si elle s'appuie sur un examen rigoureux des plans, dimensions, détails de fabrication, besoins d'inspection et finitions protectrices.

Une modernisation sans nouvelles fondations peut être un moyen judicieux de prolonger la durée de service d'un système de barrière de sécurité routière, de réduire les travaux routiers et de remédier à des insuffisances localisées. Elle ne doit pas être considérée comme un raccourci. Ne conservez les fondations existantes qu'après avoir confirmé que le support, l'espacement, la compatibilité des composants et les performances requises forment un ensemble défendable. Si ces éléments font défaut, une investigation ciblée est généralement moins coûteuse que la découverte de cette limitation après l'installation.
