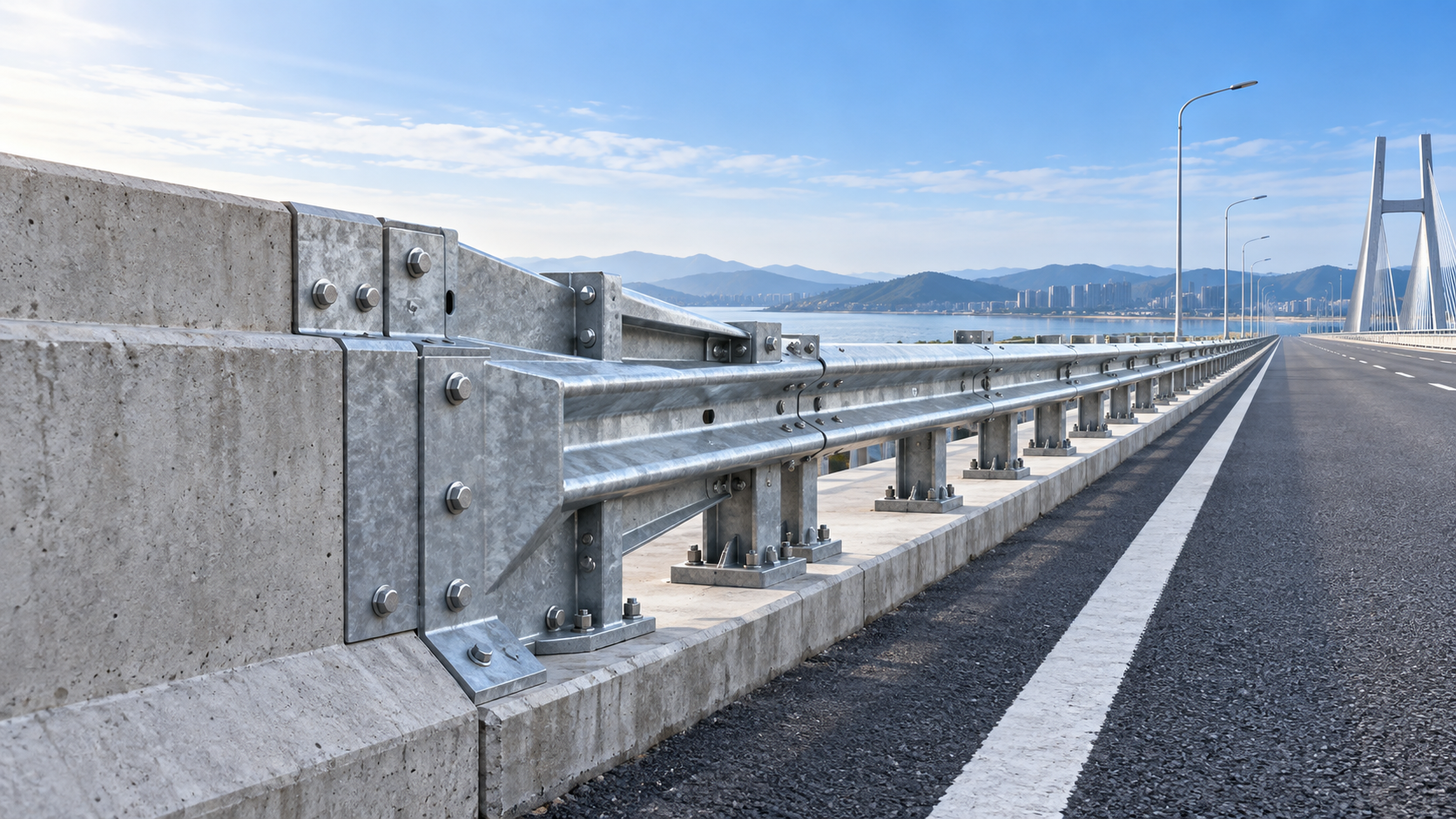

Lorsqu’un système de barrières de sécurité routière nécessite une transition entre éléments rigides et flexibles

Une barrière routière n’est pas simplement une ligne d’acier ou de béton placée entre la circulation et un danger. Il s’agit d’un système contrôlé de gestion de l’énergie. Cette distinction devient particulièrement importante lorsqu’une barrière rigide en béton rejoint une glissière de sécurité flexible en acier. Sans une liaison correctement conçue, le changement de rigidité peut créer l’un des points les plus vulnérables d’un système de barrières de sécurité routière.

Les équipes chargées de la qualité et de la sécurité rencontrent souvent ce problème lors de la revue des plans, de l’inspection du chantier ou après une modification de conception près d’un pont, d’un ponceau, d’une ouverture de terre-plein central, d’une pointe de bretelle ou d’un ouvrage situé en bord de route. La configuration peut sembler continue sur le papier : béton d’un côté, glissière de sécurité de l’autre. Lors d’un impact de véhicule, toutefois, les deux barrières réagissent très différemment. Le béton bouge très peu ; une glissière de sécurité est conçue pour se déformer, rediriger le véhicule et absorber une partie de l’énergie d’impact par la déformation du rail, la plastification des poteaux et l’interaction avec le sol.

Une transition est nécessaire lorsque ces réponses différentes doivent être rendues compatibles. Il ne s’agit pas d’un détail de renforcement facultatif ajouté simplement parce que les deux systèmes se touchent. C’est une partie fonctionnelle de l’ensemble de barrière et elle doit être traitée avec le même soin que le terminal, l’ancrage, l’éclissage du rail, la fondation des poteaux et l’interface avec le béton.

Pourquoi le point de raccordement est plus critique qu’il n’y paraît

Une glissière de sécurité flexible peut se déformer considérablement sous l’impact. Si elle se termine brusquement contre un parapet rigide ou un mur en béton, le rail peut se plier en poche, accrocher, se déchirer ou permettre au véhicule de heurter l’ouvrage rigide sous un angle défavorable. De même, si les premiers poteaux situés à côté du béton restent trop flexibles, le rail peut être tiré vers la face de la barrière et perdre la trajectoire de redirection prévue.

L’objectif pratique d’une transition entre éléments rigides et flexibles est donc d’introduire progressivement la rigidité. L’ensemble contrôle généralement la géométrie du rail, l’espacement et le type des poteaux, l’ancrage, les écarteurs ou composants de déport, ainsi que la liaison avec l’ouvrage en béton. La configuration exacte doit provenir d’une conception de système approuvée plutôt que d’une interprétation réalisée sur chantier de ce qui « semble plus solide ». Une plaque ajoutée localement, une section de rail plus courte ou une soudure supplémentaire peut modifier les chemins de charge de manière jamais évaluée.

C’est là qu’un malentendu courant provoque des problèmes : plus d’acier ne signifie pas automatiquement une transition plus sûre. Un premier segment excessivement rigide peut entraîner une décélération brutale du véhicule ou favoriser l’accrochage des roues. Un segment trop faible peut se plier ou s’arracher. L’objectif est une compatibilité contrôlée entre deux systèmes, et non une rigidité maximale en tout point.

Situations nécessitant normalement une revue de conception de transition

Une transition doit être spécifiquement examinée chaque fois qu’un rail semi-rigide ou flexible se termine sur, se fixe à, ou longe immédiatement un élément routier beaucoup plus rigide. Les approches de pont constituent l’exemple le plus courant. Une glissière en acier approchant un parapet de pont en béton nécessite une liaison qui empêche le rail de se déformer vers le bord du parapet et aide à maintenir une ligne de retenue continue.

D’autres emplacements méritent la même attention :

• Barrières médianes en béton raccordées à des glissières médianes en acier ;
• Sections d’extrémité de pont, murs de soutènement, têtes de ponceaux et ouvrages de drainage proches de la zone de récupération ;
• Glissières installées près de zones de protection de piles, de fondations de mâts d’éclairage ou de supports fixes de signalisation ;
• Zones de divergence de bretelles et zones triangulaires où les angles d’impact peuvent être moins prévisibles ;
• Sections de barrières interrompues par des points d’accès pour la maintenance ou des ouvertures dans les terre-pleins centraux ;
• Travaux de rénovation où un nouveau rail en acier doit être raccordé à une ancienne structure en béton dont les détails d’ancrage intégrés sont incertains.

Tout changement visible de matériau de barrière ne nécessite pas le même traitement de transition. La décision dépend du système homologué résistant aux chocs, de la vitesse de conception, de la composition du trafic, des conditions d’impact anticipées, du déport de la barrière, de l’espace de déformation disponible et de la nature du danger situé derrière ou à côté de la barrière. Lorsqu’un projet suit un cadre spécifique d’essai ou d’acceptation, tel que MASH ou EN 1317, les détails de transition doivent être vérifiés par rapport aux exigences applicables du projet et à la documentation du système. Les composants provenant de différents fabricants ou de configurations testées non associées ne doivent pas être présumés interchangeables.

Détails que les inspecteurs doivent examiner avant l’installation

Le premier contrôle concerne la continuité. La hauteur du rail, l’alignement latéral et le déport doivent rester maîtrisés à l’approche de la barrière en béton. Une transition peut échouer en pratique même lorsque toutes les pièces sont présentes si la ligne du rail monte, descend, se vrille ou est forcée contre la face du béton. Les petits écarts d’installation sont plus importants ici que sur une longue section de glissière continue.

Le deuxième contrôle concerne la progression de la rigidité. Les plans approuvés peuvent spécifier un espacement réduit des poteaux, des poteaux plus robustes, des sections de rail doublées ou renforcées, des poutres spéciales, des composants tubulaires, des plaques d’ancrage ou des liaisons structurelles avec la barrière rigide. Il ne s’agit pas d’éléments isolés. Leur ordre et leur orientation font partie de la conception. Inverser le chevauchement d’un rail, déplacer un poteau pour éviter un réseau enterré ou remplacer un poteau standard parce que la section spécifiée n’est pas disponible peut modifier le comportement de la transition.

L’interface avec le béton exige une attention tout aussi rigoureuse. Les inspecteurs doivent vérifier que les emplacements d’ancrage, les dispositions de scellement, les classes de boulons, les dimensions des trous et les distances aux bords correspondent aux plans émis. Percer un parapet existant sans confirmer les exigences relatives aux armatures et aux ancrages peut engendrer des préoccupations structurelles ainsi que des problèmes de performance de la barrière. Pour les projets de rénovation, l’état du béton doit être évalué avant l’installation ; un béton fissuré, écaillé ou dégradé peut ne pas fournir le support présumé par le détail de transition.

Il existe également une réalité de terrain que les documents de conception ne peuvent pas toujours éliminer : le drainage, les couches de revêtement, les réseaux enterrés et les accotements irréguliers influencent l’installation des poteaux. Si la profondeur des poteaux, la résistance du sol ou la hauteur du rail ne peuvent pas être obtenues conformément aux détails, la réponse ne doit pas être un ajustement improvisé. Cela doit déclencher une revue d’ingénierie.

Cas où des éléments en acier à haute rigidité peuvent être appropriés

Certains emplacements à haut risque nécessitent un élément intermédiaire plus robuste qu’un segment de rail conventionnel, notamment lorsque la performance de guidage et la stabilité structurelle sont fortement contraintes. Les sections caisson ouvertes sont couramment envisagées pour des emplacements tels que les sections de pont, les ouvertures de terre-plein central, les divergences de bretelles et les zones protégeant les piles ou d’autres dangers fixes. Leur intérêt ne réside pas uniquement dans leur épaisseur ; un profil rectangulaire de caisson ouvert peut offrir un module de section et une rigidité en flexion élevés, contribuant à résister à la déformation par flexion lors d’un impact.

Par exemple, unepoutre caisson ouverte de 2,4 m fabriquée à partir de tôles d’acier laminées à chaud de haute qualité peut être spécifiée comme faisant partie d’un système approprié lorsqu’un segment de barrière rigidifié est requis. Un revêtement zinc-aluminium-magnésium ou un revêtement en poudre approprié peut également être pertinent dans des environnements agressifs, à condition que le système de revêtement sélectionné, la géométrie du composant et les exigences de réparation correspondent aux spécifications du projet. Une longue durée de service annoncée dans un environnement côtier ou fortement exposé au brouillard salin dépend néanmoins de la qualité de l’installation, de la réparation des dommages, du drainage et de la corrosivité réelle du site.

La précision importante est qu’une poutre à haute rigidité doit être choisie dans le cadre d’une configuration de transition conçue et approuvée. Elle ne constitue pas un remplacement universel des poutres W, des poutres à trois ondulations ou d’autres éléments de rail. Un composant peut posséder une excellente résistance intrinsèque tout en étant inadapté si ses liaisons, la disposition de ses poteaux et ses conditions d’extrémité ne créent pas un chemin de performance aux chocs compatible.

La qualité de fabrication fait partie de la performance de la barrière

Les composants de transition ont tendance à présenter davantage de caractéristiques sensibles à la fabrication que les sections de rail ordinaires : schémas de perçage étroitement contrôlés, pliages, sections renforcées, supports spéciaux, plaques de liaison et parfois ensembles soudés. Quelques millimètres de désalignement des trous peuvent imposer un alésage sur chantier ou un chargement non prévu des boulons. Des pliages mal formés peuvent affecter l’alignement du rail. Une galvanisation irrégulière ou une préparation insuffisante autour des bords coupés et des zones soudées peut réduire la durabilité en présence d’humidité et de sels de dégivrage.

C’est pourquoi le contrôle qualité doit commencer avant la livraison. La revue doit couvrir la traçabilité des matériaux lorsque nécessaire, les contrôles dimensionnels par rapport aux plans approuvés, la position et le diamètre des trous, les exigences d’inspection des soudures, la préparation de surface, les exigences d’épaisseur de revêtement et les méthodes d’emballage empêchant la déformation pendant le transport. Selon le composant et les spécifications du projet, la fabrication peut comprendre le perçage, le pliage, l’élimination de la rouille, le grenaillage, les essais non destructifs, la galvanisation et la peinture. Le processus est important, car une transition bien conçue peut tout de même être compromise par une faible répétabilité de fabrication.

Il convient également de distinguer la responsabilité de conception de la responsabilité de fabrication. Un fabricant compétent peut fabriquer selon les plans fournis, assister au développement de la conception et coordonner les exigences de devis, de production et d’installation. Mais la configuration finale de la barrière doit rester conforme à la conception de sécurité approuvée du projet. « Sur mesure » ne doit jamais signifier « non testé et non documenté ».

Une approche pratique de réception

Lors de l’inspection finale, il est utile de parcourir la transition dans le sens de circulation d’un véhicule. Recherchez les bords exposés, les déports brusques du rail, les espaces au raccordement avec le béton, les extrémités de boulons saillantes, les extrémités de rail non soutenues, les revêtements endommagés et les emplacements de poteaux différents du plan. Examinez ensuite le sens de circulation opposé lorsque la barrière est bidirectionnelle ou lorsque des impacts en sens inverse sont plausibles. Une transition qui paraît acceptable depuis une approche peut présenter une géométrie différente depuis l’autre.

Le meilleur moment pour résoudre une interface entre éléments rigides et flexibles est avant la fabrication de l’acier et avant le perçage des ancrages dans le béton. Une fois que les rails, les poteaux, la chaussée, les réseaux et les travaux de pont se chevauchent, les petites omissions deviennent coûteuses à corriger. Pour un système de barrières de sécurité routière, la transition doit être examinée comme un ensemble complet : danger, type de barrière, comportement de déformation, détail de liaison, tolérances de fabrication, conditions d’installation et accès pour la maintenance. C’est à ce niveau que la sécurité routière se décide réellement.
