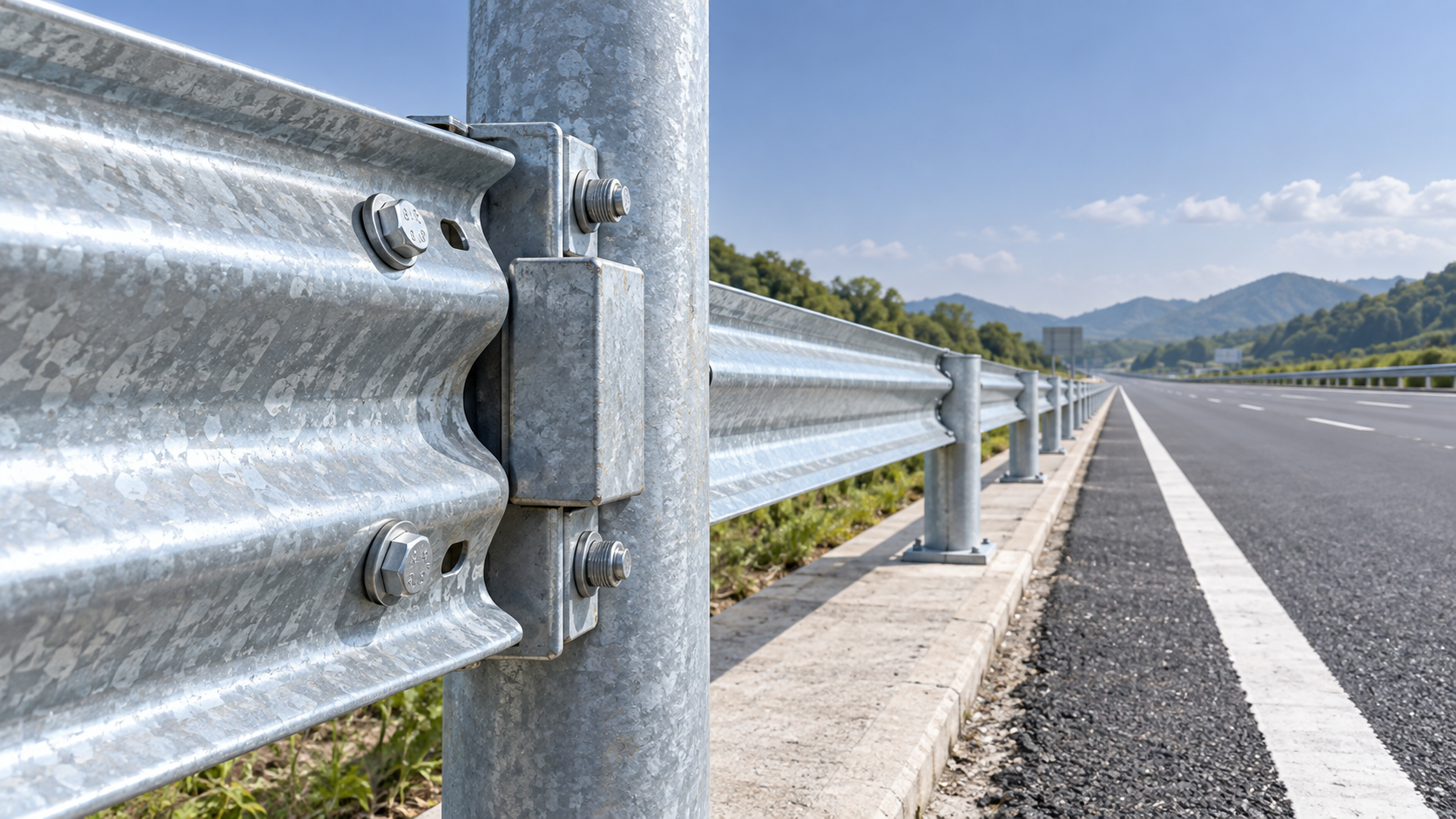

Un bloc d'écartement desserré n'est pas un défaut esthétique. Dans un système de glissière de sécurité à profil W, le bloc d'écartement crée l'espace entre la lisse et le poteau de support. Cet espace permet à la lisse de se déformer comme prévu et réduit le risque qu'un véhicule entre trop tôt en contact avec un poteau rigide. Lorsque le bloc d'écartement se déplace, pivote, s'écrase ou présente du jeu autour de ses boulons, le cheminement des charges de la barrière change.

Les causes habituelles sont les vibrations répétées, les impacts antérieurs, une installation incorrecte des fixations, la corrosion, une incompatibilité dimensionnelle et le mouvement du poteau ou de la fondation. La tâche pratique consiste à déterminer si le jeu est limité à la connexion ou s'il révèle une perte de soutien plus étendue dans la ligne de glissière de sécurité.

Commencez par identifier l'origine du mouvement

Un bloc d'écartement peut sembler desserré pour différentes raisons, et le serrage du boulon visible n'est pas toujours la réparation appropriée. Lors de l'inspection, considérez la lisse, le bloc d'écartement et le poteau comme des points de référence distincts. Vérifiez quelle partie se déplace réellement : l'ensemble boulon et rondelle, le bloc d'écartement lui-même, la lumière de la lisse, le poteau ou le sol autour du poteau.

Cette distinction est importante, car une connexion de glissière de sécurité ne peut être resserrée que lorsque les pièces restent intactes et correctement positionnées. Un boulon serré à travers de l'acier déformé peut temporairement supprimer le jeu visible tout en laissant une connexion peu fiable.

Les vibrations réduisent progressivement la force de serrage

Les vibrations induites par la circulation sont un facteur fréquent, notamment aux endroits où les véhicules lourds freinent, accélèrent ou passent à proximité de la barrière. Les joints de dilatation, les chaussées irrégulières, les accès aux ponts et les itinéraires soumis à des charges lourdes fréquentes peuvent créer des mouvements répétés de faible amplitude dans la lisse et la ligne de poteaux.

Les vibrations seules ne provoquent généralement pas la défaillance rapide d'une connexion correctement assemblée. Elles deviennent problématiques lorsque la précharge initiale du boulon est insuffisante, que les rondelles sont absentes ou mal positionnées, que les filetages sont endommagés ou que la connexion présente des jeux dus à un mauvais ajustement. Chaque cycle de mouvement peut permettre un faible mouvement relatif entre la lisse, le bloc d'écartement et le poteau. Avec le temps, cela peut polir les surfaces de contact, user les revêtements, agrandir les trous et réduire la capacité de l'ensemble à rester serré.

Une erreur fréquente consiste à considérer chaque connexion desserrée comme un problème de couple de serrage. Si le desserrage réapparaît aux mêmes endroits après resserrage, recherchez les sources de mouvement plutôt que d'augmenter la force de serrage sans examen préalable. Une lisse soumise à des contraintes non prévues, un poteau mal aligné ou un bloc d'écartement déformé continuera à exercer un effort contraire sur la fixation.

Des impacts antérieurs peuvent exister même lorsque la lisse semble intacte

Un contact mineur avec un véhicule, des chocs causés par des équipements d'entretien, le contact avec des engins de déneigement et les impacts de débris peuvent tous affecter les connexions des blocs d'écartement. La lisse à profil W peut revenir près de sa position initiale, ce qui rend l'événement facile à ne pas remarquer. Le bloc d'écartement, les trous de boulon, la bride du poteau ou la tige de fixation peuvent néanmoins avoir subi une charge localisée suffisante pour créer du jeu.

Recherchez des indices subtils : galvanisation écaillée, peinture rayée, métal brillant récent autour des trous, bords de rondelle pliés, espaces irréguliers entre la lisse et le bloc d'écartement, ou une ligne de lisse qui ne suit plus un tracé régulier à travers les poteaux adjacents. Un bloc d'écartement visiblement incliné ou écrasé doit être considéré comme un composant de gestion de l'énergie endommagé, et non simplement comme une entretoise desserrée.

Après tout choc connu, inspectez une section au-delà du point de contact. Les charges de la barrière se transmettent le long de la lisse ; la connexion visiblement la plus endommagée n'est donc pas toujours la seule affectée.

Les tolérances d'installation et les combinaisons incorrectes de composants créent des problèmes persistants

De nombreux blocs d'écartement desserrés trouvent leur origine lors de l'installation. Les causes courantes incluent des diamètres de boulon incompatibles, des longueurs de boulon incorrectes, des rondelles manquantes, des fixations installées dans le mauvais sens, un serrage incomplet ou des trous de lisse et de bloc d'écartement forcés à s'aligner. Forcer l'assemblage des composants peut précharger la connexion dans une direction non prévue. Lorsque s'ajoutent les vibrations dues à la circulation ou les mouvements liés à la température, l'ensemble peut se stabiliser et perdre sa force de serrage.

Les blocs d'écartement doivent également correspondre au profil de la lisse, à la configuration des poteaux et au schéma de connexion approuvé. Des composants qui semblent interchangeables peuvent présenter des positions de trou, des épaisseurs ou un comportement sous charge différents. Les substitutions sur site sont particulièrement risquées lorsqu'une équipe de réparation utilise le stock disponible sans confirmer la configuration du système d'origine.

Le contrôle qualité doit vérifier davantage que la simple présence d'un boulon. L'inspection doit confirmer que la disposition spécifiée des boulons, écrous et rondelles est utilisée ; que les surfaces d'appui sont entièrement en contact ; que la lisse n'est pas maintenue sous une torsion manifeste ; et que la ligne assemblée ne présente aucun défaut d'alignement forcé. Lorsque les plans précisent une procédure de serrage, appliquez cette procédure de manière cohérente et consignez le résultat par section d'installation.

La corrosion commence souvent à l'interface de connexion

La corrosion peut desserrer une connexion de deux façons. Premièrement, elle réduit la section efficace du boulon, de la rondelle, du bloc d'écartement ou du poteau. Deuxièmement, les produits de corrosion peuvent perturber les surfaces de contact et modifier les conditions de serrage. L'eau retenue entre la lisse, le bloc d'écartement et le poteau est plus dommageable qu'une décoloration de surface sur une face exposée, car elle agit directement à l'endroit où la connexion transmet la charge.

Le drainage, l'exposition aux projections routières, les environnements de dégivrage, les revêtements endommagés et l'accumulation de débris augmentent tous le risque de corrosion des connexions. Inspectez les faces arrière et inférieure du bloc d'écartement, le dessous des fixations et l'interface derrière les rondelles. Ces zones sont souvent négligées lors des contrôles effectués en circulation.

Les poteaux galvanisés à chaud et les connecteurs assortis offrent une meilleure résistance à long terme lorsque le revêtement reste intact, mais la galvanisation ne corrige pas un mauvais drainage, des pièces endommagées ou une quincaillerie de remplacement incompatible. Les décisions de réparation doivent prendre en compte l'état de l'ensemble de la connexion, et non uniquement de la face la plus visible.

Le mouvement du poteau peut desserrer le bloc d'écartement même lorsque les boulons sont corrects

Le poteau transmet les charges de la barrière au sol. S'il s'incline, pivote, se courbe ou perd son soutien en raison de l'érosion ou d'un sol perturbé, la connexion entre la lisse et le bloc d'écartement peut devenir le point de mouvement visible. Dans ce cas, remplacer le bloc d'écartement ou serrer ses boulons ne traite que le symptôme.

Vérifiez l'alignement des poteaux sur plusieurs travées, et non un seul poteau isolément. Une succession de petits changements d'alignement peut indiquer un tassement, des problèmes de drainage ou un impact antérieur ayant déplacé la ligne. L'espacement des poteaux influence également la répartition des charges. Un système peut utiliser un espacement plus large sur les sections ordinaires et un espacement plus réduit aux emplacements critiques, mais ces dispositions doivent respecter la conception approuvée plutôt que d'être modifiées lors de la réparation par commodité.

Lorsqu'un poteau de remplacement est nécessaire, choisissez un profil et une configuration de connexion correspondant à la conception de la barrière. Des options telles queZ Post peuvent être fournies pour les systèmes de glissières de sécurité routières avec des blocs d'absorption d'énergie et des connecteurs boulonnés compatibles. Les critères de sélection pertinents sont la configuration requise de transfert des charges, l'espacement des poteaux, l'état du sol, la géométrie de connexion de la lisse et la compatibilité avec le système existant.

Une séquence pratique d'inspection et de réparation

1. Sécurisez l'emplacement et évaluez la ligne de barrière. Identifiez les impacts récents, l'exposition à la circulation, les déformations visibles et toute zone où la lisse s'est déplacée hors alignement.
2. Contrôlez la connexion sans masquer le défaut. Inspectez les surfaces de contact du boulon, de l'écrou, de la rondelle, de la lumière de la lisse, du bloc d'écartement et du poteau avant de resserrer quoi que ce soit.
3. Distinguez les défauts de fixation des dommages aux composants. Remplacez la quincaillerie corrodée, étirée, endommagée ou incompatible. Remplacez un bloc d'écartement déformé, un trou de connexion allongé ou un poteau courbé plutôt que de compter sur un serrage supplémentaire.
4. Inspectez les conditions de support. Confirmez l'alignement du poteau et recherchez l'érosion, le tassement, l'eau stagnante ou des dommages au sol autour du poteau concerné.
5. Rétablissez l'assemblage approuvé. Utilisez des composants fabriqués conformément aux plans et à la configuration d'installation requis. Pour les conditions routières non standard, les poteaux et composants en acier sur mesure doivent être fabriqués selon les exigences approuvées du site plutôt que modifiés sur le terrain.
6. Réinspectez les travées voisines. Un desserrage récurrent a généralement une cause commune, telle que les vibrations de la circulation, l'exposition à l'eau, les pratiques d'installation ou un schéma d'impacts non résolu.

Qu'est-ce qui doit déclencher un examen plus détaillé ?

Un examen détaillé est approprié lorsque des blocs d'écartement desserrés réapparaissent dans le même corridor, que plusieurs connexions adjacentes présentent du mouvement, que des pièces se desserrent peu après réparation ou que la ligne de lisse présente une déformation visible. Ces schémas indiquent un problème de système plutôt que la défaillance d'une seule fixation.

Pour les équipes qualité, les informations les plus utiles à consigner sont l'emplacement, la direction du mouvement, l'état des composants, les signes d'impact, l'état de corrosion, l'alignement du poteau et la quincaillerie de remplacement exacte utilisée. Cela permet d'identifier si les défaillances se concentrent autour des points de drainage, des accès aux ponts, des emplacements à fort contact ou d'un lot d'installation particulier.

Pour les responsables de la sécurité, la priorité est de préserver la géométrie et le cheminement des charges prévus de la barrière. Une glissière de sécurité à profil W fonctionne comme un ensemble : la lisse, le bloc d'écartement, les fixations, le poteau et la fondation doivent fonctionner ensemble. Une connexion desserrée doit donc être évaluée comme une modification potentielle du comportement de la barrière, et non simplement comme un élément d'entretien pouvant toujours être résolu avec une clé.
